Hersteller von Stanzwerkzeugen: Konstruktion und Fertigung von Stanzwerkzeugen.

Was ist Stanzherstellung?

Bei der Stanzherstellung handelt es sich um einen Kaltumformprozess für die Metallbearbeitung, bei dem flaches Blech einer Stanzpresse zugeführt wird, die mit einem maßgeschneiderten Matrizensatz ausgestattet ist, und mechanische oder hydraulische Kräfte angewendet werden, um das Material in eine genau definierte Form zu schneiden, zu biegen, zu ziehen oder zu prägen. Der Prozess umfasst eine breite Palette von Arbeitsgängen – Stanzen, Lochen, Formen, Tiefziehen, Prägen und Folgestanzen –, die jeweils für unterschiedliche Geometrien, Materialstärken und Produktionsmengen geeignet sind. Was all diese Vorgänge vereint, ist der grundlegende Vorteil des Stanzens: die Möglichkeit, große Mengen maßhaltiger Metallstanzteile mit hoher Geschwindigkeit und niedrigen Stückkosten herzustellen, mit minimalem Materialabfall im Vergleich zu subtraktiven Bearbeitungsmethoden.

Modern Stanzherstellung setzt auf servoangetriebene und hydraulische Pressen mit einer Kraft von 20 bis über 2.000 Tonnen, gepaart mit Präzisionswerkzeugen, die mit im Mikrometerbereich gemessenen Toleranzen hergestellt werden. Computergestützte Werkzeugkonstruktions- und Simulationssoftware ermöglicht es Ingenieuren, den Metallfluss, die Rückfederung und die Ausdünnung vorherzusagen, bevor ein einzelnes Stück Stahl geschnitten wird, was die Werkzeugentwicklungszyklen und die Ausschussquote beim ersten Artikel drastisch reduziert. Das Ergebnis ist eine Fertigungsdisziplin, die in der Lage ist, Metallstanzteile zu liefern, die die anspruchsvollen Maß- und Strukturanforderungen so unterschiedlicher Branchen wie Unterhaltungselektronik, Haushaltsgeräte und Automobilbau erfüllen.

Kernprozesse in der Stanzfertigung

Das Verständnis der spezifischen Vorgänge bei der Stanzfertigung hilft Beschaffungsingenieuren und Produktdesignern bei der Auswahl des kostengünstigsten Ansatzes für eine bestimmte Komponentengeometrie und ein bestimmtes Produktionsvolumen. Die Hauptprozesskategorien weisen jeweils unterschiedliche Werkzeuganforderungen und Leistungsmerkmale auf.

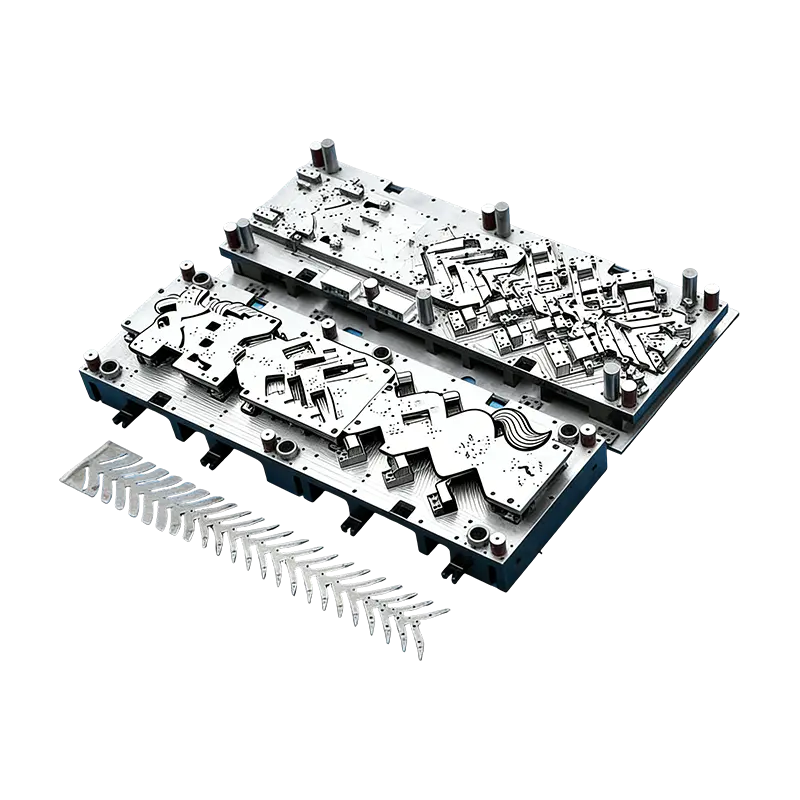

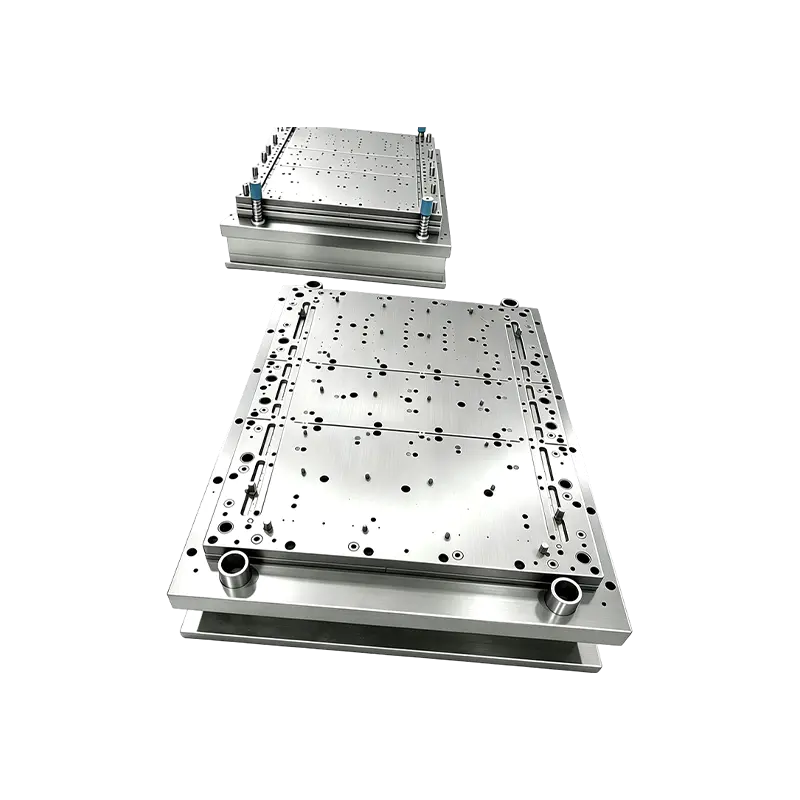

Progressives Stanzen

Beim progressiven Stanzen wird ein Metallstreifen durch eine Reihe von Stationen innerhalb eines einzigen Stanzsatzes geführt, wobei jede Station beim Vorschub des Streifens einen Arbeitsgang ausführt – Stanzen, Kerben, Biegen oder Formen. Wenn das Band die letzte Station verlässt, werden die vollständig geformten Metallstanzteile vom Trägerband getrennt und gesammelt. Dieser Ansatz ist äußerst effizient für kleine bis mittelgroße Teile, die in sehr großen Stückzahlen hergestellt werden, wie z. B. Anschlussklemmen, Klammern und Gerätemontageteile, da die gesamte Sequenz mit Pressengeschwindigkeit abläuft, ohne dass zwischen den Arbeitsgängen eine manuelle Teilehandhabung erforderlich ist.

Tiefziehen

Durch das Tiefziehen wird ein flacher Metallrohling in eine hohle, nahtlose Schale umgewandelt, indem er mit einem Stempel in den Hohlraum einer Matrize gepresst wird. Das Verfahren ist von grundlegender Bedeutung für die Herstellung zylindrischer und kastenförmiger Komponenten, darunter Wanneninnenhalterungen für Waschmaschinen, Getränkedosen und Kraftstofftankgehäuse für Kraftfahrzeuge. Die Materialauswahl ist beim Tiefziehen von entscheidender Bedeutung: Das Metall muss eine ausreichende Duktilität und günstige Umformverhältnisse aufweisen, um die erforderliche große plastische Verformung ohne Risse oder Faltenbildung zu durchlaufen. Kohlenstoffarmer Stahl, Aluminiumlegierungen und Edelstahl sind die am häufigsten tiefgezogenen Materialien in Stanzanwendungen für Haushaltsgeräte und Automobile.

Feinschneiden

Beim Feinstanzen handelt es sich um einen speziellen Stanzprozess, der Teile mit Schnittkanten von außergewöhnlicher Glätte und Ebenheit erzeugt und so die sekundären Nachbearbeitungsvorgänge, die beim herkömmlichen Stanzen erforderlich sind, überflüssig macht. Durch gleichzeitiges Aufbringen eines Gegendrucks und einer Stopfringkraft mit der Schneidkraft bleibt das Material beim Feinschneiden während des gesamten Schervorgangs unter Druckspannung, wodurch Schnittflächen entstehen, die nahezu über die gesamte Materialdicke glatt sind. Dies macht das Feinstanzen zum bevorzugten Verfahren für Bremssattelkomponenten und Sitzhalterungen in Automobilanwendungen, bei denen die Kantenqualität direkten Einfluss auf die Ermüdungslebensdauer und die Passung der Baugruppe hat.

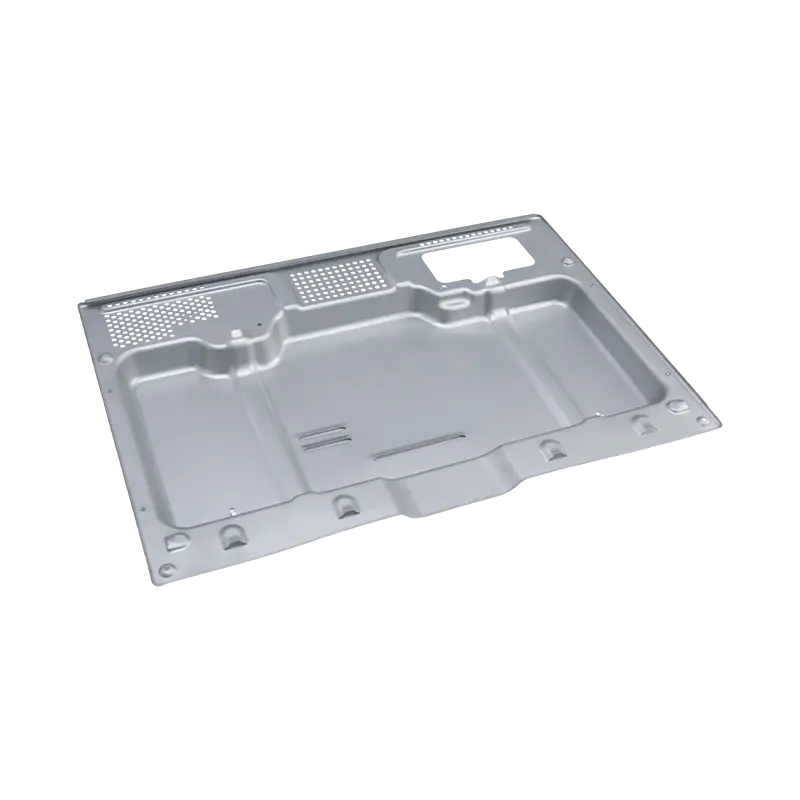

Metallstanzteile in der Herstellung von Haushaltsgeräten

Haushaltsgeräte stellen einen der volumenstärksten Anwendungsbereiche für Metallstanzteile dar. Die Kombination aus struktureller Komplexität, Maßhaltigkeitsanforderungen und Kostensensibilität bei der Herstellung von Geräten stimmt genau mit dem überein, was die Stanzfertigung liefert. In allen Produktkategorien übernehmen gestanzte Komponenten Trag-, Ausrichtungs- und Gehäusefunktionen, die die langfristige Zuverlässigkeit des Geräts bestimmen.

Bei Kühlschränken sorgen durch Rollformen und progressives Stanzen hergestellte Türrahmen für den starren Umfang, der das Türgewicht trägt, die Dichtungsflächen aufrechterhält und Scharnierbefestigungspunkte aufnimmt. Die Maßhaltigkeit dieser Rahmen wirkt sich direkt auf die Türausrichtung und die Energieeffizienz aus – ein Türrahmen, der auch nur um den Bruchteil eines Millimeters außerhalb der Toleranz liegt, kann zu einem Dichtungsleck führen, das die Zyklusfrequenz des Kompressors und den Energieverbrauch erhöht. Innenwannenhalterungen für Waschmaschinen, die typischerweise aus verzinktem oder rostfreiem Stahlblech hergestellt werden, müssen Unwuchtbelastungen bei hoher Rotationsgeschwindigkeit und wiederholten Temperaturwechseln standhalten, ohne dass es zu Ermüdungsschäden kommt. Die Chassisplatten der Klimaanlage bilden das strukturelle Skelett des Außengeräts und halten Kompressoren, Ventilatoren und Wärmetauscher in präziser räumlicher Beziehung, während sie gleichzeitig Vibrationen und Witterungseinflüssen widerstehen.

Die gleichmäßige Dicke und die engen Toleranzen der Metallstanzteile reduzieren die Montagelücken bei all diesen Anwendungen, vereinfachen den Endmontageprozess, reduzieren den Bedarf an einstellbaren Befestigungselementen oder Ausgleichsvorgängen und verbessern die kosmetische Qualität des Endprodukts.

Metallstanzteile in Automobilanwendungen

Die Automobilindustrie ist weltweit der größte Einzelverbraucher von Metallstanzteilen. Ein typischer Personenkraftwagen enthält mehrere hundert einzelne Stanzteile, von Karosserieteilen in Quadratmetern bis hin zu Präzisionsbremskomponenten in Millimetern. Bei der Herstellung von Stanzteilen für die Automobilindustrie gelten die strengsten Maß- und mechanischen Eigenschaften aller kommerziellen Anwendungen, da sich die Folgen eines Komponentenausfalls auch auf die Sicherheit der Passagiere und die Einhaltung gesetzlicher Vorschriften auswirken.

Karosserieblechverstärkungen – die inneren Strukturelemente, die Türverkleidungen, Dachbleche und Motorhaubenbaugruppen versteifen – werden durch eine Kombination aus Tiefzieh-, Streckform- und Nachprägevorgängen hergestellt. Diese Komponenten müssen eine präzise Konturgeometrie aufweisen, um eine korrekte Passung mit den Außenblechen und eine genaue Positionierung der Schweißflansche für die Rohkarosseriemontage zu gewährleisten. In Karosserieverstärkungen werden zunehmend hochfeste Stähle und weiterentwickelte hochfeste Stahlsorten eingesetzt, um die erforderliche Crash-Energieabsorption bei reduzierter Materialstärke und reduziertem Gewicht zu erreichen.

Sitzhalterungen sind eine weitere wichtige Kategorie von Metallstanzteilen für die Automobilindustrie. Diese Komponenten verankern die Sitzstruktur am Fahrzeugboden und müssen den durch die Insassenschutznormen vorgegebenen statischen und dynamischen Belastungen standhalten. Fein gestanzte oder präzisionsgestanzte Sitzhalterungskomponenten bieten die Kantenqualität und Ebenheit, die für ein gleichmäßiges Schraubendrehmoment und eine zuverlässige Verbindungsklemmkraft während der gesamten Lebensdauer des Fahrzeugs erforderlich sind. Bremssattelkomponenten, einschließlich Bremssattelhalterungen und Ankerplatten, werden mit der Maßgenauigkeit hergestellt, die eine korrekte Belagausrichtung, gleichmäßigen Belagverschleiß und vorhersehbare Bremsleistung über den gesamten Betriebstemperaturbereich hinweg gewährleistet.

Materialauswahl für Metallstanzteile

Die Leistung von Metallstanzteilen ist untrennbar mit dem Material verbunden, aus dem sie geformt sind. Die Herstellung von Stanzteilen ist mit einer breiten Palette von Metallen und Legierungen kompatibel, und die Auswahl des optimalen Materials erfordert ein ausgewogenes Verhältnis von Formbarkeit, mechanischen Eigenschaften, Korrosionsbeständigkeit und Kosten.

Qualitätskontrolle in der Stanzherstellung

Die Aufrechterhaltung der Maßhaltigkeit über Produktionsläufe mit hohen Stückzahlen hinweg ist die zentrale Qualitätsherausforderung bei der Herstellung von Stanzteilen. Gesenkverschleiß, Schwankungen der Materialcharge, ungleichmäßige Schmierung und Durchbiegung des Pressenbetts können im Laufe der Zeit zu Maßabweichungen führen. Daher ist eine systematische Messung und Prozessüberwachung für die Herstellung von Metallstanzteilen, die über Tausende oder Millionen von Zyklen hinweg innerhalb der Spezifikation bleiben, unerlässlich.

Führende Stanzhersteller implementieren ein mehrschichtiges Qualitätssystem, das In-Matrizen-Sensorik, statistische Prozesskontrolle und Koordinatenmessmaschineninspektion kombiniert. Zu den wichtigsten Qualitätskontrollpraktiken gehören:

• Erstmusterprüfung (FAI): Vollständige Maßprüfung der ersten Produktionsteile anhand von Konstruktionszeichnungen, bevor die Serienproduktion freigegeben wird.
• Inprozessbemusterung: Regelmäßige Messung kritischer Abmessungen in definierten Produktionsintervallen, um Werkzeugverschleiß oder Prozessabweichungen zu erkennen, bevor sich Teile außerhalb der Toleranz ansammeln.

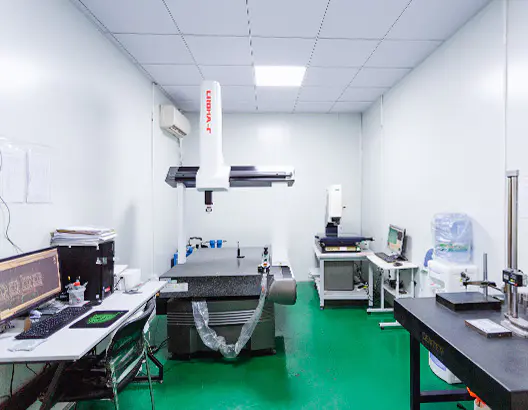

• CMM-Überprüfung: Koordinatenmessgeräte liefern dreidimensionale Daten für komplex geformte Oberflächen, die mit Handmessgeräten nicht überprüft werden können.
• Oberflächen- und Kanteninspektion: Visuelle und taktile Prüfung auf Grate, Risse, Falten und Oberflächenfehler, die den Sitz der Baugruppe oder die Ermüdungslebensdauer beeinträchtigen.
• Überprüfung der Materialzertifizierung: Eingehende Materialprüfzertifikate werden anhand der Spezifikationsanforderungen für Zugfestigkeit, Streckgrenze, Dehnung und Beschichtungsgewicht überprüft.

Warum die Stanzfertigung nach wie vor die erste Wahl ist

Trotz des Aufkommens alternativer Umformtechnologien wie Laserschneiden, Hydroformen und additive Fertigung behält die Stanzfertigung aus überzeugenden und langlebigen Gründen ihre dominierende Stellung in der Massenproduktion von Metallkomponenten. Die Wirtschaftlichkeit des Stanzens ist in großem Maßstab grundsätzlich günstig: Sobald sich die Werkzeuginvestition amortisiert hat, betragen die Stückkosten eines gestanzten Metallteils in der Regel nur einen Bruchteil dessen, was ein alternativer Prozess bei gleichwertigen Mengen erreichen kann. Pressengeschwindigkeiten von Hunderten von Hüben pro Minute ermöglichen in Kombination mit automatisierter Spulenzuführung und Teilehandhabung Produktionsraten, die kein anderer Präzisionsprozess für die Metallumformung erreichen kann.

Über die Wirtschaftlichkeit hinaus werden die mechanischen Eigenschaften von Metallstanzteilen durch den dem Stanzprozess innewohnenden Kaltumformeffekt verbessert. Die plastische Verformung während der Umformung erhöht die Härte und Streckgrenze des Materials in den verformten Bereichen durch Kaltverfestigung, wodurch fertige Teile mit besserer mechanischer Leistung als das ursprüngliche Blechmaterial entstehen. Dieser Effekt ist besonders wertvoll bei strukturellen Automobilkomponenten, bei denen das Verhältnis von Festigkeit zu Gewicht ein wesentlicher Designfaktor ist. Für Hersteller in der Haushaltsgeräte- und Automobilbranche, die zuverlässige, kostengünstige und maßgenaue Komponenten suchen, bleibt die Stanzfertigung die unbestrittene Grundlage moderner Lieferketten für Metallkomponenten.

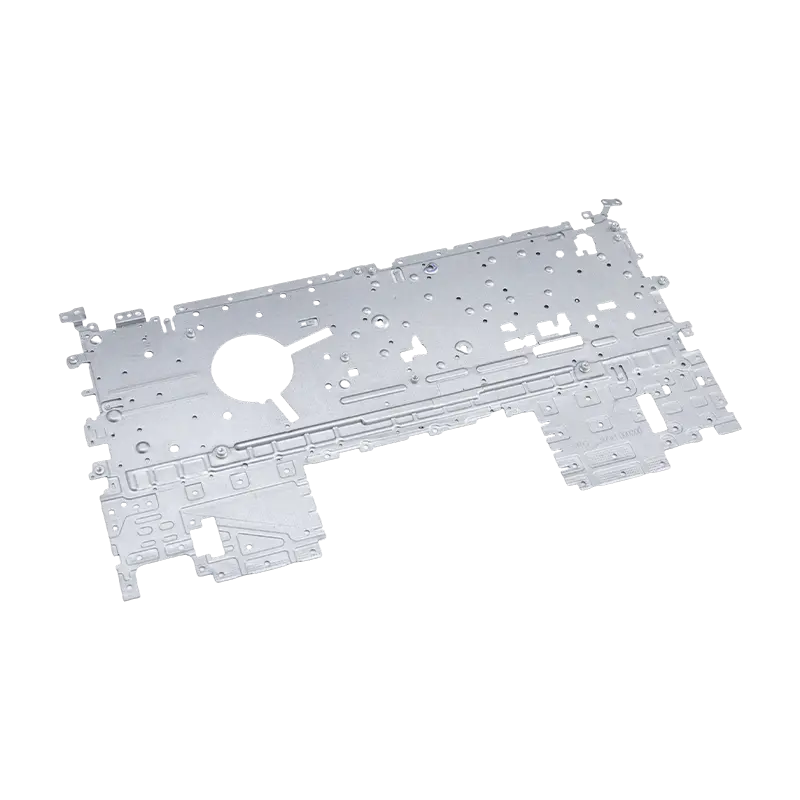

Elektronische Stanzteile und ihre Rolle in der modernen Elektronik verstehen

Elektronische Stanzteile sind Präzisionsmetallkomponenten, die durch ein Folge- oder Transferprägeverfahren hergestellt werden, bei dem flache Metallbleche oder Spulenvorräte schrittweise durch gehärtete Matrizensätze geformt, gestanzt, gebogen und geformt werden, um fertige Teile mit engen Maßtoleranzen herzustellen. Diese Komponenten bilden die strukturelle und elektrische Grundlage praktisch jedes heute in Produktion befindlichen elektronischen Geräts – von Verbraucher-Smartphones und -Laptops bis hin zu Steuermodulen für Kraftfahrzeuge, medizinischen Implantaten und Industriesensoren. Die Kategorie umfasst eine enorme Vielfalt an Komponententypen, darunter Anschlüsse, Steckverbinder, Abschirmungen, Halterungen, Kontakte, Leiterrahmen, Wärmeverteiler und Federelemente, die alle das gemeinsame Merkmal haben, aus Metallblech geformt zu sein und nicht aus massivem Material gefertigt oder aus geschmolzenem Metall gegossen zu werden. Innerhalb der breiten Palette elektronischer Stanzteile stellt die Unterscheidung zwischen Mikrostanzen und Standardstanzen eine der praktisch bedeutsamsten Trennlinien in Bezug auf Fertigungskapazität, Prozessanforderungen und Eignung für Endanwendungen dar.

Definieren von Standardteilen für das elektronische Stanzen: Abmessungen und Fähigkeiten

Elektronische Standard-Stanzteile nehmen den breiten Mittelweg der Stanzindustrie ein und umfassen Komponenten mit Strukturgrößen und Materialstärken, die mit konventionellen Folgestanzwerkzeugen und Standard-Stanzpressen zuverlässig in großen Stückzahlen hergestellt werden können. In der Praxis werden standardmäßige elektronische Stanzteile typischerweise aus Blech mit einer Dicke von etwa 0,15 mm bis 3,0 mm hergestellt, mit gestanzten Löchern, geformten Merkmalen und Biegeradien, die in Zehntelmillimetern statt in Mikrometern bemessen sind. Maßtoleranzen bei standardmäßigen elektronischen Stanzteilen liegen im Allgemeinen im Bereich von ±0,05 mm bis ±0,1 mm und können mit gut gewarteten konventionellen Werkzeugen auf Pressengeräten erreicht werden, die von 25-Tonnen-Tischgeräten bis hin zu 400-Tonnen-Transferpressen für größere Komponenten reichen.

Das Materialspektrum für standardmäßige elektronische Stanzteile ist breit gefächert und umfasst kaltgewalzten Stahl, Edelstahlsorten 301 und 304, Kupferlegierungen wie C110-, C194- und C260-Messing, Aluminiumlegierungen 1100 und 3003 sowie Neusilber. Optionen zur Oberflächenveredelung, einschließlich Galvanisieren mit Zinn, Nickel, Silber oder Gold, werden routinemäßig auf standardmäßige elektronische Stanzteile angewendet, um den Kontaktwiderstand, die Korrosionsbeständigkeit und die Lötbarkeitseigenschaften zu erreichen, die für ihre spezifische Schaltung oder mechanische Funktion erforderlich sind. Das Produktionsvolumen für standardmäßige elektronische Stanzteile kann zwischen Tausenden und Hunderten Millionen Teilen pro Jahr liegen, wobei progressive Stanzwerkzeuge je nach Teilekomplexität und Pressengröße Zyklusraten von 100 bis 800 Hüben pro Minute ermöglichen.

Was definiert Micro-Stamping und wo weicht es von der Standardpraxis ab?

Mikrostanzen kommt ins Spiel, wenn die Maßanforderungen elektronischer Stanzteile über das hinausgehen, was Standardwerkzeuge und Prozesssteuerungen zuverlässig liefern können. Obwohl es keinen allgemein anerkannten Schwellenwert gibt, beginnt das Mikroprägen im Allgemeinen dann, wenn die Materialdicke unter 0,1 mm fällt, wenn die Größe der gestanzten Elemente einem Verhältnis von 1:1 zur Materialdicke nahekommt oder dieses überschreitet (d. h. Lochdurchmesser, die gleich oder kleiner als die gestanzte Blechdicke sind) oder wenn die Gesamtabmessungen des Teils im einstelligen Millimeterbereich gemessen werden, wobei die Toleranzen auf ±0,005 mm bis ±0,02 mm verschärft werden. In diesem Maßstab erfordern die physikalischen Gesetze, die die Metallverformung, den Werkzeugverschleiß und die Pressendynamik regeln, grundlegend andere Ansätze für die Formkonstruktion, die Pressenauswahl, die Prozesssteuerung und die Qualitätsprüfung im Vergleich zur Standardproduktion elektronischer Stanzteile.

Der unermüdliche Drang der Elektronikindustrie zur Miniaturisierung ist die Hauptantriebskraft für die Ausweitung des Marktes für mikrogestanzte elektronische Stanzteile. Smartphone-Anschlüsse, Hörgerätekomponenten, tragbare Sensorgehäuse, Herzschrittmacher-Leitungskontakte, MEMS-Geräteverpackungen und Fine-Pitch-IC-Leadframes erfordern alle mikrogestanzte Merkmale, die mit herkömmlichen Stanzansätzen einfach nicht spezifikationsgerecht hergestellt werden können. Die Kluft zwischen dem, was Standard- und Mikroprägung leisten können, ist mit der Beschleunigung der Miniaturisierung der Geräte größer geworden, wodurch die Unterscheidung zwischen diesen beiden Kategorien kommerziell und technisch immer bedeutsamer wird.

Werkzeugdesign und Gesenkbau: Wo die Unterschiede am deutlichsten sind

Die für die Herstellung mikrogeprägter elektronischer Stanzteile verwendeten Matrizenwerkzeuge unterscheiden sich von Standardwerkzeugen in fast allen Aspekten ihres Designs, ihrer Materialspezifikation und ihres Herstellungsprozesses. Standardmäßige progressive Matrizen für elektronische Stanzteile werden aus Werkzeugstahlsorten wie D2, M2 oder DC53 hergestellt, wobei die Stempel- und Matrizenabstände typischerweise auf 5–10 % der Materialstärke pro Seite eingestellt sind. Bei Standardabmessungen sind diese Abstände mit herkömmlichen CNC-Schleif- und EDM-Drahtschneidegeräten erreichbar, und die resultierenden Werkzeuge können Millionen von Teilen produzieren, bevor sie überholt werden müssen.

Mikrostanzwerkzeuge für elektronische Miniaturstanzteile erfordern Abstände im einstelligen Mikrometerbereich – manchmal nur 1–3 Mikrometer pro Seite für feinste Merkmale – und erfordern anspruchsvolle Stanzkomponenten, die auf hochpräzisen Schleifmaschinen und Profilerodiergeräten hergestellt werden, die Toleranzen von ±0,001 mm oder besser einhalten können. Der Stempeldurchmesser für mikrogeprägte Merkmale kann bis zu 0,05 mm betragen. Bei diesem Maßstab ist der Stempel mechanisch fragil und anfällig für Ablenkungen unter den beim Stanzen erzeugten Querkräften. Matrizenkonstrukteure kompensieren dies durch Führungsbuchsenanordnungen, die den Stempel nahe an der Schneidfläche stützen, reduzierte Matrizeneintrittslängen, die die nicht unterstützte Stempellänge minimieren, und eine kontrollierte Ausrichtung von Stempel und Matrize, die durch präzisionsgeschliffene Führungssäulen und Buchsen mit Abständen im Mikrometerbereich erreicht wird.

Hartmetallwerkzeuge – insbesondere Wolframkarbidsorten, die aufgrund ihrer Kombination aus Härte, Zähigkeit und Druckfestigkeit ausgewählt werden – sind für die Herstellung mikrogestanzter elektronischer Stanzteile unbedingt erforderlich. Die Verschleißrate von Werkzeugstahl bei Stempelabmessungen im Mikromaßstab würde dazu führen, dass Werkzeuge bei einer kurzen Produktionsserie wirtschaftlich unrentabel werden. Hartmetallmatrizen sind zwar deutlich teurer in der Herstellung als gleichwertige Werkzeuge aus Werkzeugstahl, bieten jedoch die Verschleißfestigkeit und Dimensionsstabilität, die erforderlich sind, um die Strukturgröße und Kantenqualität über die Millionen von Hüben hinweg beizubehalten, die für die kostengünstige Produktion mikrogestanzter elektronischer Stanzteile erforderlich sind.

Anforderungen an Pressenausrüstung und Prozesssteuerung

Die für mikrogestanzte elektronische Stanzteile verwendete Pressausrüstung unterscheidet sich erheblich von den Spezifikationen der Standard-Stanzpresse. Die Produktion von Standard-Stanzteilen für elektronische Geräte toleriert ein Maß an Durchbiegung des Pressenrahmens, Schwankungen der Schlittenparallelität und dynamische Vibrationen, die im Mikromaßstab katastrophal wären. Mikrostanzpressen werden nach wesentlich strengeren Schlittenführungsspezifikationen gebaut – typischerweise 0,003 mm oder bessere Parallelität – und verwenden hydrostatische oder Präzisionsrollenlager-Schlittenführungen, die unabhängig von der exzentrischen Belastung durch asymmetrische Teilegeometrien eine konstante Schließhöhe beibehalten.

Servobetriebene Mikrostanzpressen bieten besondere Vorteile für die Präzisionsfertigung elektronischer Stanzteile im Mikromaßstab. Die Möglichkeit, beliebige Schlittenbewegungsprofile zu programmieren – langsame Annäherung an den Kontakt für empfindliche Merkmale, schnelle Rückkehr zur Optimierung der Zykluszeit, kontrollierte Verweildauer am unteren Totpunkt für Prägevorgänge – bietet ein Maß an Prozessflexibilität, mit dem kurbelbetriebene mechanische Pressen nicht mithalten können. Servopressen eliminieren außerdem die Energiespitzen, die bei schwungradgetriebenen mechanischen Pressen auftreten, reduzieren die auf die Matrize übertragenen Vibrationen und verbessern die Maßhaltigkeit bei langen Produktionsläufen mikrogestanzter elektronischer Stanzteile.

Direkter Vergleich der wichtigsten Merkmale

Die folgende Tabelle bietet einen strukturierten Vergleich der Hauptunterschiede zwischen Mikrostanzen und Standardprozessen für elektronische Stanzteile in den Dimensionen, die für Konstrukteure und Beschaffungsspezialisten am relevantesten sind:

Unterschiede bei der Materialauswahl für elektronische Stanzteile im Mikromaßstab

Die Materialauswahl für mikrogestanzte elektronische Stanzteile bringt zusätzliche Einschränkungen mit sich, die über diejenigen hinausgehen, die für Standardkomponenten gelten. Bei Dicken unter 0,1 mm wird die Mikrostruktur des Metalls direkt für das Stanzverhalten relevant – die Korngröße im Verhältnis zur Materialdicke kann zu inkonsistenter Verformung, Gratbildung und Kantenqualitätsschwankungen führen, die bei Standarddicken vernachlässigbar wären. Mikrostanzanwendungen erfordern in der Regel Materialien mit kontrollierten Kornstrukturen, die oft durch ASTM- oder JIS-Feinkornspezifikationen gekennzeichnet sind, um einen gleichmäßigen Metallfluss und eine gleichmäßige Schnittkantenqualität während des gesamten Stanzvorgangs sicherzustellen.

Kupferlegierungen bleiben die gebräuchlichsten Leitermaterialien für mikrogestanzte elektronische Stanzteile, insbesondere die Sorten C194 (Kupfer-Eisen-Phosphor) und C7025 (Kupfer-Nickel-Silizium), die eine gute elektrische Leitfähigkeit in Kombination mit den Federeigenschaften und der Formbarkeit bieten, die für Miniaturkontakt- und Anschlussanwendungen erforderlich sind. Berylliumkupferlegierungen, insbesondere C17200 im lösungsgeglühten Zustand, werden für mikrogestanzte Federkontakte spezifiziert, bei denen eine maximale elastische Durchbiegung unter Last erforderlich ist. Allerdings erfordert ihre Verarbeitung sorgfältige Beachtung von Gesundheits- und Sicherheitskontrollen während der Stanz- und Endbearbeitungsvorgänge.

Herausforderungen bei der Qualitätsprüfung und -messung im Mikromaßstab

Die Überprüfung der Maßhaltigkeit mikrogeprägter elektronischer Stanzteile erfordert Prüfgeräte und -methoden, die weit über die in den meisten Stanzqualitätslabors üblichen Koordinatenmessgeräte und optischen Komparatoren hinausgehen. Strukturgrößen im Zehner-Mikrometer-Bereich erfordern berührungslose optische Messsysteme – typischerweise automatisierte Bildverarbeitungssysteme mit Submikrometer-Auflösungsobjektiven und telezentrischer Optik – die in der Lage sind, Hunderte von Merkmalen pro Teil in Sekundenschnelle bei Produktionsliniengeschwindigkeit zu messen. Für die kritischsten Dimensionen bietet die Rasterelektronenmikroskopie (REM) die erforderliche Auflösung, um Kantenqualität, Grathöhe und Oberflächenzustand mit einem Detaillierungsgrad zu charakterisieren, der mit Lichtoptiken nicht erreichbar ist.

Die statistische Prozesskontrolle für mikrogestanzte elektronische Stanzteile muss mit einer Genauigkeit implementiert werden, die über die typischen SPC-Programme für die Standardproduktion elektronischer Stanzteile hinausgeht. Der Werkzeugverschleiß im Mikromaßstab führt zu Abmessungsabweichungen, die innerhalb einer einzigen Produktionsschicht Toleranzgrenzen überschreiten können, anstatt über die für Standardwerkzeuge typischen mehrtägigen Produktionsläufe. Echtzeit-SPC mit automatischer Rückmeldung an Pressenparameter – Anpassung der Schließhöhe, des Vorschubfortschritts und der Schmierstoffzufuhr als Reaktion auf gemessene Abmessungstrends – gehört zunehmend zur Standardpraxis in führenden Mikrostanzbetrieben im Präzisionselektroniksektor.

Wählen Sie zwischen Mikro- und Standard-Elektronik-Stanzteilen für Ihre Anwendung

Die Entscheidung zwischen der Spezifizierung mikrogeprägter oder standardmäßiger elektronischer Stanzteile sollte von objektiven funktionalen Anforderungen bestimmt werden und nicht von der Annahme, dass engere Toleranzen immer zu besseren Produkten führen. Standardmäßige elektronische Stanzteile sind immer dann geeignet, wenn die dimensionalen, elektrischen und mechanischen Leistungsanforderungen der Anwendung innerhalb des Leistungsbereichs des konventionellen Stanzens erfüllt werden können – und in den meisten elektronischen Baugruppenanwendungen ist dies der Fall. Die deutlich niedrigeren Werkzeugkosten, die breitere Lieferantenbasis und das einfachere Qualitätsmanagement im Zusammenhang mit standardmäßigen elektronischen Stanzteilen stellen echte Vorteile dar, die nicht ohne klare funktionale Begründung aufgegeben werden sollten.

Mikrostanzen sollte dann spezifiziert werden, wenn Miniaturisierung ein echter Designtreiber ist – wenn reduzierte Komponentenabmessungen bedeutende Verbesserungen der Geräteleistung, der Integrationsdichte oder des Endbenutzererlebnisses ermöglichen, die höhere Werkzeuginvestitionen und ein komplexeres Lieferkettenmanagement rechtfertigen. Anwendungen wie Ultraminiatur-Steckverbinder für implantierbare medizinische Geräte, Submillimeter-Federkontakte für tragbare Sensoren, Fine-Pitch-Leiterrahmen für fortschrittliche IC-Gehäuse und Präzisionsabschirmungskomponenten für HF-empfindliche Module stellen allesamt Fälle dar, in denen die Fähigkeiten mikrogestanzter elektronischer Stanzteile einen funktionalen Wert liefern, der im Standardmaßstab nicht reproduziert werden kann.

Warum die Kluft zwischen herkömmlichen und simulationsoptimierten Werkzeugen jetzt wichtig ist

Stanzwerkzeuge für die Automobilindustrie gehören seit jeher zu den technisch anspruchsvollsten Werkzeuginvestitionen im Fahrzeugbau. Ein einziger Satz Matrizen für ein Karosserieteil kann Hunderttausende von Dollar an Entwicklungs-, Bearbeitungs- und Testzeit kosten – und die Folgen einer fehlerhaften Konstruktion bemessen sich nicht nur an den Nacharbeitskosten, sondern auch an verzögerten Produktionsstarts, erhöhten Ausschussraten und einer beeinträchtigten Teilequalität, die sich auf die nachgelagerten Montagevorgänge auswirkt. Jahrzehntelang stützte sich die Matrizenkonstruktion auf das gesammelte empirische Wissen erfahrener Werkzeugbauer: iterative physikalische Versuche, manuelle Anpassungen der Blechhalterkraft und der Ziehwulstgeometrie sowie schrittweise Verfeinerung durch Versuch und Irrtum, bis die Matrize konsistent akzeptable Teile produzierte.

Der Wandel hin zu simulationsoptimierten Automobil-Stanzwerkzeugen vollzog sich nicht über Nacht, doch sein Tempo hat sich stark beschleunigt, da Fahrzeugprogramme gleichzeitig komplexer und zeitkomprimierter geworden sind. Insbesondere Elektrofahrzeuge haben neue Materialherausforderungen mit sich gebracht – Batteriegehäuse aus Magnesium-Aluminium-Legierung, Strukturkomponenten aus ultrahochfestem Stahl und komplexe Tiefziehgeometrien, die an die Grenzen der Formgebung stoßen –, die der traditionelle empirische Ansatz innerhalb der vom Markt geforderten komprimierten Entwicklungszeitpläne nicht zuverlässig bewältigen kann. Das Verständnis der konkreten Unterschiede zwischen traditioneller und simulationsoptimierter Werkzeugkonstruktion und -produktion ist für Ingenieurteams, die ihre Werkzeugentwicklungsprozesse im Jahr 2025 und darüber hinaus bewerten, von entscheidender Bedeutung.

Wie die traditionelle Entwicklung von Stanzwerkzeugen für die Automobilindustrie tatsächlich funktioniert

Die traditionelle Entwicklung von Stanzwerkzeugen für die Automobilindustrie beginnt mit der Teilegeometrie und der Materialspezifikation, auf deren Grundlage ein erfahrener Werkzeugkonstrukteur ein Werkzeugkonzept erstellt, das auf etablierten Designregeln und Musterabgleichen mit früheren ähnlichen Teilen basiert. Die Geometrie von Stempel, Matrize, Niederhalter und Matrizensatz wird durch eine Kombination aus Handbuchformeln, proprietären Designrichtlinien und dem Urteilsvermögen des Designers definiert. Die Rohlingsgröße wird mithilfe flächenbasierter Methoden oder vereinfachter geometrischer Entfaltung geschätzt, und die Positionen der Ziehsicken und Rückhaltekräfte werden auf der Grundlage allgemeiner Erfahrungen mit vergleichbaren Plattenformen und nicht auf der Grundlage einer Analyse des spezifischen Spannungszustands im aktuellen Teil ausgewählt.

In der physischen Testphase werden die Grenzen dieses Ansatzes durch den herkömmlichen Prozess entweder validiert oder aufgedeckt. Wenn die ursprüngliche Matrize Teile mit Faltenbildung in Bereichen mit geringer Spannung, Rissen bei engen Radien, übermäßiger Materialverdünnung an kritischen Strukturstellen oder einer Rückfederung erzeugt, die die geformte Geometrie außerhalb des für die Präzisionsmontage von Karosserieteilen erforderlichen Toleranzbands von ±0,02 mm drückt, ist die Reaktion ein physikalischer Eingriff: Anpassen der Blechhalterkraft durch Hinzufügen von Unterlegscheiben, Modifizieren der Ziehwulstgeometrie durch Schweißen und Nachschleifen, Ändern der Oberflächenbehandlung in Zonen mit hoher Reibung oder Zurückschneiden der Matrizenoberflächen, um Metallflussmuster zu ändern. Jeder Eingriff erfordert einen neuen Probelauf, und bei komplexen Bauteilen sind möglicherweise Dutzende von Iterationen erforderlich, bevor die Matrize durchweg akzeptable Teile produziert.

Die Kostenauswirkungen dieses Ansatzes sind erheblich. Die physische Testzeit an einer großen Transferpresse oder einer Folgefertigungslinie ist teuer, und der technische Aufwand, der für die Diagnose von Fehlern, Designeingriffe und die Durchführung von Änderungen erforderlich ist, summiert sich bei anspruchsvollen Platten schnell. Noch wichtiger ist, dass der empirische Ansatz keine Garantie für Konvergenz bietet – einige Werkzeugkonstruktionen, die rein auf Erfahrung basieren, erreichen ein lokales Optimum, das ohne grundlegende Neukonstruktion nicht verbessert werden kann, eine Situation, die möglicherweise erst sichtbar wird, wenn bereits erhebliche Investitionen in die physische Werkzeugausstattung getätigt wurden.

Was sich durch das simulationsoptimierte Werkzeugdesign im Entwicklungsprozess verändert

Die simulationsoptimierte Entwicklung von Stanzwerkzeugen für die Automobilindustrie ersetzt einen Großteil des physischen Versuch-und-Irrtum-Zyklus durch eine virtuelle Umformanalyse, die vor dem Schneiden von Metall durchgeführt wird. Die Software zur Finite-Elemente-Analyse (FEA) modelliert den gesamten Umformprozess – vom Blechkontakt mit dem Blechhalter bis zur vollen Ziehtiefe – und berechnet die Spannung, Dehnung, Dickenverteilung und das Rückfederungsverhalten des Blechs unter der verwendeten Werkzeuggeometrie und den Prozessbedingungen. Die Simulationsausgabe identifiziert potenzielle Fehlerstellen: Bereiche, die sich der Umformgrenzkurve nähern, in denen das Rissrisiko erhöht ist, Zonen mit Druckspannungsakkumulation, in denen Faltenbildung auftreten wird, und Bereiche mit übermäßiger Ausdünnung, die die Strukturleistung oder Oberflächenqualität beeinträchtigen würden.

Entscheidend ist, dass die Simulation eine parametrische Optimierung ermöglicht, die durch physikalische Versuche praktisch unmöglich wäre. Die Kraft des Blechhalters kann innerhalb von Minuten Rechenzeit über den gesamten möglichen Bereich variiert werden, um den Wert zu finden, der gleichzeitig Faltenbildung unterdrückt und Risse vermeidet – die gegensätzlichen Fehlerarten, die die Kalibrierung der Blechhalterkraft bei der herkömmlichen Werkzeugentwicklung zu einer großen Herausforderung machen. Die Geometrie, die Position und die Rückhaltekraft der Ziehsicke können für jeden Abschnitt des Rohlingsumfangs unabhängig voneinander optimiert werden, wobei der richtungsabhängige Strömungswiderstand berücksichtigt wird, der zur Steuerung der Metallverteilung in komplexen asymmetrischen Plattengeometrien erforderlich ist. Die Auswahl der Oberflächenbehandlung – einschließlich der ultraglatten Ra ≤ 0,05 μm-Oberflächen, die in Tiefziehzonen erforderlich sind – kann durch Reibungskoeffizienten-Empfindlichkeitsstudien bewertet werden, die quantifizieren, wie sich Verbesserungen der Oberflächenqualität auf die Umformergebnisse auswirken, bevor sie sich auf die Bearbeitungs- und Endbearbeitungsvorgänge festlegen, mit denen sie erzielt werden.

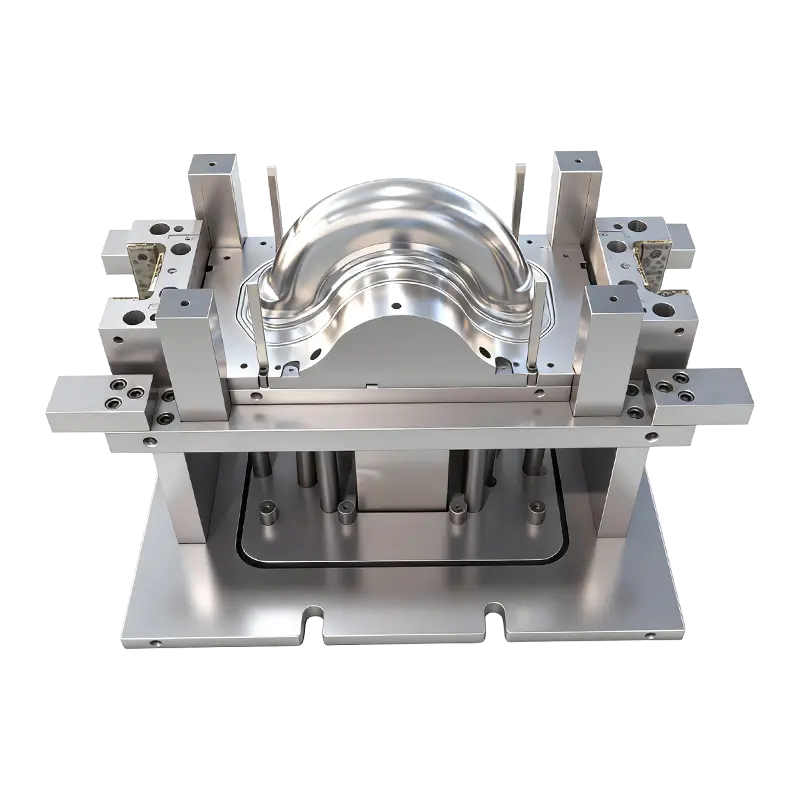

Tiefziehwerkzeuge für EV-Komponenten: Wo Simulation unerlässlich wird

Der Übergang zu Elektrofahrzeugen hat formelle Herausforderungen mit sich gebracht, die die Simulation nicht nur vorteilhaft, sondern praktisch notwendig machen. Tiefziehwerkzeuge für EV-spezifische Komponenten – insbesondere Batteriegehäuse aus Magnesium-Aluminium-Legierung mit Tiefziehverhältnissen von mehr als 2,5:1 – arbeiten an der Grenze dessen, was das Material ohne Ausfall aushalten kann. Das Umformgrenzverhalten von Aluminiumlegierungen unterscheidet sich grundlegend von den Weich- und hochfesten Stählen, mit denen die traditionelle Automobil-Stanzwerkzeugentwicklung Erfahrungen gesammelt hat: Aluminium weist eine geringere Umformbarkeit, stärkere Anisotropieeffekte und eine größere Empfindlichkeit gegenüber Dehngeschwindigkeit und Temperatur auf als herkömmliche Stahlsorten für Karosseriebleche.

Simulationswerkzeuge, die mit genauen Materialeigenschaftsdaten kalibriert sind – einschließlich Umformgrenzkurven, Anisotropiekoeffizienten und Fließspannungskurven, die aus physikalischen Materialcharakterisierungstests ermittelt wurden – können vorhersagen, ob eine vorgeschlagene Matrizengeometrie erfolgreich ein Aluminiumbatteriegehäuse ohne Risse am Stempelradius oder Faltenbildung im Flansch formen wird, bevor Investitionen in Werkzeuge getätigt werden. Diese Vorhersagefähigkeit ist besonders wertvoll für Tiefziehverhältnisse über 2,5:1, bei denen das Prozessfenster zwischen Faltenbildung und Rissbildung so weit verengt wird, dass es unwahrscheinlich ist, dass eine empirische Anpassung ohne systematische rechnerische Anleitung einen stabilen Betriebszustand findet.

Die Vorhersage der Materialverdünnung ist ein weiteres wichtiges Simulationsergebnis für EV-Tiefziehwerkzeuge. Für Batteriegehäuse und Strukturkomponenten von Elektrofahrzeugen gelten Mindestanforderungen an die Wandstärke, die auf Strukturanalysen und Sicherheitsstandards basieren. Mithilfe der Simulation können Werkzeugkonstrukteure überprüfen, ob die Ausdünnung in den am stärksten gedehnten Bereichen über den gesamten Bereich der Produktionsvariationen – Streuung der Materialeigenschaften, Toleranz der Rohlingsdicke, Schwankung der Schmierbedingungen – innerhalb zulässiger Grenzen bleibt, und nicht nur am nominalen Konstruktionspunkt, den die physische Erprobung darstellt.

Direkter Vergleich: Herkömmliche vs. simulationsoptimierte Stanzwerkzeugentwicklung

Die praktischen Unterschiede zwischen den beiden Ansätzen lassen sich am besten anhand der Schlüsseldimensionen verstehen, die die Programmkosten, den Zeitplan und die Qualitätsergebnisse beeinflussen:

Intelligente Überwachungsintegration und die Rolle modularer Werkzeugstrukturen

Die Simulationsoptimierung endet nicht, wenn das Werkzeugdesign fertiggestellt und bearbeitet ist. Moderne Automobil-Stanzwerkzeuge integrieren zunehmend intelligente Überwachungssysteme – In-Matrizen-Sensoren, die die Kraftverteilung des Blechhalters messen, Schallemissionssensoren, die die Entstehung von Rissen erkennen, und Bildverarbeitungssysteme, die die Teilegeometrie bei Druckgeschwindigkeit prüfen –, die während der Produktion Echtzeit-Feedback liefern. Diese Überwachungsinfrastruktur ermöglicht es Prozessingenieuren, Abweichungen von den optimierten Umformbedingungen zu erkennen, die die Simulation als stabiles Betriebsfenster ermittelt hat, und Korrekturmaßnahmen auszulösen, bevor die Fehlerraten ansteigen, und nicht erst, nachdem sich Ausschuss ansammelt.

Modulare Gesenkstrukturen steigern den Wert der Simulationsoptimierung weiter, indem sie es ermöglichen, einzelne Gesenkkomponenten – Einsätze an verschleißkritischen Stellen, Ziehwulstsegmente, Blechhalterabschnitte – unabhängig auszutauschen, wenn der Verschleiß ihre Geometrie unter die zur Aufrechterhaltung des optimierten Umformzustands erforderliche Toleranz verschlechtert. Anstatt einen gesamten Werkzeugsatz auszumustern, wenn sich ein Bereich dem Verschleiß nähert, ermöglicht der modulare Aufbau den gezielten Austausch der betroffenen Komponenten, wodurch die Investition in die verbleibende Werkzeugstruktur erhalten bleibt und die Oberflächenbehandlungsqualität (Ra ≤ 0,05 μm in kritischen Umformzonen) erhalten bleibt, auf die der simulationsoptimierte Prozess für konsistente Reibungsbedingungen und Teilequalität angewiesen ist.

Praktische Anleitung für Ingenieurteams, die den Übergang bewerten

Ingenieurteams, die einen Übergang von der traditionellen zur simulationsoptimierten Entwicklung von Automobil-Stanzwerkzeugen in Betracht ziehen, sollten ihren aktuellen Prozess anhand mehrerer praktischer Kriterien bewerten. Die Argumente für Simulationsinvestitionen sind am stärksten, wenn das Programm eines der folgenden Merkmale aufweist, mit denen herkömmliche empirische Methoden nur schlecht umgehen können:

• Fortschrittliche hochfeste Stahl- oder Aluminiumlegierungsmaterialien, bei denen die Umformgrenzen eng sind und die Variation der Materialeigenschaften einen erheblichen Einfluss auf das Fehlerrisiko hat
• Tiefziehwerkzeuge zielen auf Ziehverhältnisse über 2,0:1 ab, insbesondere für Batteriegehäuse von Elektrofahrzeugen und strukturelle Hohlkomponenten, bei denen die Materialverdünnungsgrenzen streng festgelegt sind
• Karosserieteile mit Oberflächenanforderungen der Klasse A, bei denen Faltenbildung oder Oberflächenverformungsfehler kosmetisch inakzeptabel sind und während der Erprobung nicht einmal vorübergehend toleriert werden können
• Programme mit komprimierten Entwicklungszeitplänen, bei denen längere physische Testiterationen ein inakzeptables Zeitplanrisiko darstellen
• Werkzeuge für die Großserienproduktion, bei denen die amortisierten Kosten der Simulationsinvestitionen im Verhältnis zu den Produktionseffizienzgewinnen durch einen stabileren und robusteren Umformprozess vernachlässigbar sind

Die für die Implementierung einer simulationsoptimierten Automobil-Stanzwerkzeugentwicklung erforderlichen Investitionen umfassen Softwarelizenzen, Materialcharakterisierungstests zum Ausfüllen genauer Simulationsmaterialkarten und die Entwicklung technischer Fähigkeiten, die erforderlich sind, um Simulationsergebnisse zu interpretieren und sie in umsetzbare Designentscheidungen für das Werkzeug umzusetzen. Diese Kosten sind real, werden jedoch durch die Verkürzung der physischen Testzeit, geringere Ausschussraten beim Produktionsstart und den Wegfall von Werkzeugmodifikationen in der Spätphase, die zu den teuersten Eingriffen bei der Entwicklung von Automobilprogrammen gehören, konsequent ausgeglichen. Für Einrichtungen, die Formen sowohl für herkömmliche Karosserieteile als auch für EV-spezifische Leichtbaukomponenten herstellen, ist die Simulationsfähigkeit kein zukünftiges Ziel, sondern eine aktuelle Wettbewerbsanforderung.

Wofür werden AHSS-Sorten tatsächlich verwendet? Stanzteile für die Automobilindustrie

Fortschrittliche hochfeste Stähle sind kein einzelnes Material, sondern eine Familie unterschiedlicher Legierungssysteme, die jeweils mit einem spezifischen Mikrostrukturmechanismus entwickelt wurden, um ihre Kombination aus Festigkeit und Duktilität zu erreichen. Das Verständnis, welche Qualitäten in welchen Anwendungen für Automobilstanzteile vorkommen, ist der Ausgangspunkt für das Verständnis, warum diese Materialien den Herstellungsprozess so grundlegend verändern. Dualphasenstähle (DP) – die am weitesten verbreitete AHSS-Familie – bestehen aus einer Ferritmatrix mit verteilten Martensitinseln, wodurch Sorten wie DP600, DP780 und DP980 eine Kombination aus hoher anfänglicher Kaltverfestigungsrate und guter Dehnung aufweisen, die sich für Strukturelemente wie B-Säulen, Bodenquerträger und Dachreling eignet. TRIP-Stähle (Transformation Induced Plasticity) verwenden metastabilen Restaustenit, der sich während der Umformung schrittweise in Martensit umwandelt und eine außergewöhnliche Energieabsorption bietet, die sie für crashkritische Komponenten wie Längsträger und Stoßfängerverstärkungen geeignet macht. Martensitische Stähle (MS1300, MS1500) werden dort eingesetzt, wo höchste Festigkeit im Vordergrund steht und die Anforderungen an die Formbarkeit gering sind – Schwellerverstärkungen und Türeinbruchsbalken sind typische Anwendungen. Warmpressgeformte (HPF) Stähle, insbesondere 22MnB5 mit einer AlSi-Beschichtung, werden austenitisiert und dann gleichzeitig in einer gekühlten Matrize umgeformt und abgeschreckt, wodurch Zugfestigkeiten im umgeformten Zustand von über 1.500 MPa entstehen, die kein Kaltumformungsprozess für Teile wie A-Säulen-Innenteile und Tunnelverstärkungen erreichen kann.

Die Auswahl der Sorte, die für ein bestimmtes Automobil-Stanzteil verwendet werden soll, hängt von der Position des Teils in der Fahrzeugsicherheitsstruktur, seinem erforderlichen Verhalten beim Aufprallenergiemanagement und der Verformungsschwere seiner Geometrie ab. Ein Bauteil, das durch kontrolliertes Falten nach und nach Energie absorbieren muss – wie ein Vorderträger – profitiert von der hohen Kaltverfestigungsrate von DP- oder TRIP-Stahl, während ein Bauteil, das steif bleiben und einem Eindringen unter Last standhalten muss – wie eine B-Säule – möglicherweise besser von der extremen Festigkeit eines heißpressgeformten Teils profitiert. Diese anwendungsspezifische Sortenauswahl bedeutet, dass eine einzelne Fahrzeugkarosserie fünf oder sechs verschiedene AHSS-Sorten enthalten kann, die jeweils mit unterschiedlichen Werkzeug- und Pressbedingungen verarbeitet werden.

Schweregrad und Kompensation der Rückfederung bei AHSS-Stanzteilen für die Automobilindustrie

Die Rückfederung ist die folgenreichste Fertigungsherausforderung, die AHSS bei der Produktion von Automobil-Stanzteilen mit sich bringt, und ihre Schwere ist bei diesen Materialien wesentlich größer als alles, was bei Baustahl oder sogar herkömmlichen hochfesten niedriglegierten Sorten (HSLA) auftritt. Die Hauptursache ist das für AHSS charakteristische hohe Streckgrenzen-Zug-Verhältnis: DP980 hat beispielsweise eine Streckgrenze von etwa 700–900 MPa und eine Zugfestigkeit von 980 MPa, was einem Streckgrenzenverhältnis von 0,71–0,92 entspricht. Weichstahl DC04 hat ein Streckgrenzenverhältnis von etwa 0,45. Da die Größe der Rückfederung proportional zum Verhältnis von Streckgrenze zu Elastizitätsmodul ist (das Elastizitätsmodul für Stahl beträgt unabhängig von der Sorte etwa 210 GPa) und AHSS bei gleichem Modul eine zwei- bis viermal höhere Streckgrenze als Weichstahl aufweist, ist die elastische Dehnung, die sich nach dem Öffnen der Form erholt, proportional zwei- bis viermal größer. Bei einem 90°-Kanalabschnitt aus DP980 kommt es vor der Kompensation häufig zu einer Winkelrückfederung von 10°–16° an den Seitenwänden, verglichen mit 2°–4° bei einem entsprechenden Baustahlteil.

Die in der Praxis für AHSS-Automobilstanzteile verwendeten Kompensationsstrategien sind komplexer als die einfache geometrische Überbiegung, die für Weichstahl ausreicht. Typischerweise werden drei Ansätze kombiniert:

• FEA-gesteuerte geometrische Kompensation: Umformsimulationssoftware (AutoForm, Dynaform oder PAM-STAMP) mit einer kalibrierten Materialkarte für die spezifische AHSS-Sorte prognostiziert die Rückfederungsverteilung über die Teileoberfläche. Die Matrizengeometrie wird dann um den vorhergesagten Rückfederungsgrad in die entgegengesetzte Richtung verändert – ein Vorgang, der als Matrizenkompensation bezeichnet wird –, sodass das Teil nach dem Öffnen des Werkzeugs wieder in die Nenngeometrie zurückspringt. Bei komplexen Automobilstrukturteilen erfordert dieser Prozess typischerweise zwei oder drei Simulations-, Kompensations- und Testzyklen, bevor die Formgeometrie der korrekten kompensierten Form entspricht.
• Wiederauslösung nach der Form: Eine spezielle Nachprägestation übt eine Präge- oder Abstrecklast auf die Bereiche des Teils aus, die am stärksten zur Rückfederung neigen – typischerweise die Seitenwände und Flansche von Kanalabschnitten – und wandelt so zusätzliche elastische Dehnung in plastische Dehnung um und verringert die erzielbare Rückfederung. Die Rückschlagkräfte für DP980 können 150–200 % der Umformkraft für die gleiche Geometrie in Weichstahl erreichen, was sich direkt auf die Auswahl der Pressentonnage auswirkt.
• Optimierung der Ziehwulstgeometrie: Durch eine zunehmende Rückhaltekraft für die Ziehwulst wird das Material über seine Streckgrenze hinaus gedehnt, wenn es über die Wulst fließt, so dass es am Ende der Formung in einem höheren Spannungszustand verbleibt. Eine höhere Spannung beim Öffnen der Matrize bedeutet eine geringere Erholung der Differenzspannung und eine vorhersehbarere, gleichmäßigere Rückfederung, die sich geometrisch leichter kompensieren lässt. Bei AHSS werden die Ziehwulsthöhen und -radien aggressiver abgestimmt als bei Weichstahl, und die daraus resultierende Erhöhung der Blechhalterkraft muss bei der Pressenkapazitätsplanung berücksichtigt werden.

Wie AHSS den Gesenkverschleiß beschleunigt und die Werkzeuganforderungen verändert

Die für die plastische Verformung von AHSS erforderlichen Umformkräfte sind zwei- bis viermal höher als bei Weichstahl gleicher Dicke, und diese erhöhten Kräfte werden als Kontaktdruck direkt auf die Formoberflächen übertragen. Das Ergebnis ist eine deutlich beschleunigte Abnutzung der abrasiven Matrizen – insbesondere an Ziehradien, Bindeflächen und Schneidkanten –, was die Wartungsintervalle verkürzt und die Gesamtwerkzeugkosten pro produziertem Teil erhöht. Eine Matrize, die Automobil-Stanzteile aus Weichstahl herstellt, kann nach 200.000–300.000 Hüben nachgeschliffen werden; Die gleiche Matrizengeometrie beim Formen von DP780 kann nach 80.000–120.000 Hüben ein Nachschleifen erfordern, wenn das Matrizenmaterial und die Oberflächenbehandlung nicht an die höheren Kontaktdrücke angepasst werden.

Die Werkzeugmaterial- und Oberflächenbehandlungsstrategie für AHSS-Automobilstanzteile unterscheidet sich in mehreren spezifischen Punkten von der Praxis bei Baustahl. Der folgende Vergleich fasst die wichtigsten häufig angewendeten Upgrades zusammen:

Fressen – die Klebstoffübertragung von Werkstückmaterial auf die Formoberfläche – ist eine besonders schädliche Fehlerursache beim Formen von verzinktem AHSS. Die Zinkbeschichtung auf verzinktem DP- oder TRIP-Stahl überträgt sich unter dem hohen Kontaktdruck der AHSS-Umformung leicht auf die Formoberfläche, und die angesammelte Zinkablagerung hinterlässt dann Kerben in den nachfolgenden Teilen. DLC-Beschichtungen (diamantähnlicher Kohlenstoff) haben die beste Antifresswirkung für verzinktes AHSS gezeigt, da die extrem niedrige Oberflächenenergie von DLC die Zinkhaftung hemmt. Die begrenzte Temperaturstabilität von DLC (Abbau beginnt bei über 300 °C) muss jedoch durch eine ausreichende Schmierung bewältigt werden, um die Oberflächentemperatur der Matrize während der Produktion unter diesem Schwellenwert zu halten.

Pressenauswahl und Tonnageanforderungen für AHSS-Automotive-Stanzteile

Die für AHSS-Automobilstanzteile erforderliche Umformkraft hat einen direkten und erheblichen Einfluss auf die Pressenauswahl. Die Stanzkraft für einen bestimmten Umfangsschnitt ist proportional zur endgültigen Zugfestigkeit des Materials, was bedeutet, dass für das Stanzen von DP980 bei gleicher Dicke und gleichem Umfang etwa die 2,5-fache Tonnage des Stanzens von DC04 erforderlich ist. Für ein großes strukturelles Automobilteil – eine äußere B-Säule oder eine Bodenlängsschiene – kann allein die Stanzkraft 800–1.200 Tonnen für DP980 erreichen, was Pressen im 1.500–2.500-Tonnen-Bereich erforderlich macht, die über zusätzliche Kapazitätsreserven verfügen, um einen Betrieb mit Spitzenleistung zu vermeiden. Der ständige Betrieb einer Presse mit 90 % ihrer Nennleistung mit AHSS beschleunigt die Ermüdung des Pressenrahmens, den Verschleiß der Verbindungsschrauben und des Kurbelwellenlagers in einem Ausmaß, das bei Wartungsplänen, die auf die Weichstahlproduktion abgestimmt sind, nicht vorhersehbar ist.

Die Servopressentechnologie hat AHSS-Automobilstanzteilen gegenüber herkömmlichen Exzenterpressen mit Schwungradantrieb erhebliche Vorteile verschafft. Durch die Möglichkeit, beliebige Stösselbewegungsprofile zu programmieren – anstatt einer festen Sinuskurve zu folgen – können Servopressen den Stössel durch die Umformzone verlangsamen, wo die AHSS-Rückfederung am empfindlichsten auf die Umformgeschwindigkeit reagiert, wodurch die Maßhaltigkeit verbessert wird. Dadurch kann die Presse auch für eine programmierbare Zeit im unteren Totpunkt verweilen, was nachweislich die Rückfederung bei AHSS um 15–25 % im Vergleich zu einem gleichwertigen Teil, das ohne Verweilzeit geformt wird, reduziert, da der anhaltende Druck eine zusätzliche Spannungsrelaxation in der geformten Geometrie ermöglicht, bevor sich die Matrize öffnet.

Heißpressformen: Ein separater Prozess für die höchstfesten Automobil-Stanzteile

Das Heißpressformen (HPF), auch Presshärten oder Heißprägen genannt, stellt einen grundlegend anderen Herstellungsansatz für Automobilstanzteile mit höchster Festigkeit dar – solche, die Zugfestigkeiten über 1.000 MPa erfordern, die durch Kaltumformung ohne katastrophale Rückfederung oder Bruch nicht erreicht werden können. Beim direkten HPF-Verfahren wird ein Rohling aus 22MnB5-Borstahl auf etwa 900–950 °C (über der Austenitisierungstemperatur) erhitzt, in eine wassergekühlte Matrize überführt, im weichen austenitischen Zustand umgeformt und dann in der geschlossenen Matrize mit einer kontrollierten Abkühlrate von über 27 °C/Sekunde abgeschreckt, um im fertigen Produkt eine vollständig martensitische Mikrostruktur mit einer Zugfestigkeit von 1.500–1.600 MPa zu erreichen Teil.

Die Auswirkungen auf die Infrastruktur zur Herstellung von Automobilstanzteilen sind erheblich. HPF erfordert Rollenherdöfen, die in der Lage sind, Rohlinge gleichmäßig auf ±10 °C der angestrebten Austenitisierungstemperatur zu erwärmen, Transfersysteme, die den heißen Rohling in weniger als 7 Sekunden vom Ofen zur Presse bewegen, um einen übermäßigen Temperaturabfall zu verhindern, wassergekühlte Matrizen mit präzise konstruierten Kühlkanalanordnungen, die die erforderliche Abschreckrate gleichmäßig über die Teileoberfläche hinweg erreichen, und Pressensteuerungen, die den Matrizenschließdruck während des Abschreckzyklus – typischerweise 10–20 Sekunden – aufrechterhalten, anstatt sie sofort nach dem Formen zu öffnen. Die Investition in diese Infrastruktur ist um eine Größenordnung höher als bei einer herkömmlichen Kaltprägelinie gleicher Teilegröße, aber es ist der einzige Prozess, der zuverlässig die 1.500 MPa Zugfestigkeitsteile produziert, die moderne Fahrzeugsicherheitsstrukturen an einbruchskritischen Stellen erfordern.

Für Hersteller von Automobil-Stanzteilen, die den Übergang zu AHSS und HPF meistern, ist die wichtigste betriebliche Realität, dass Materialwissen, Simulationsfähigkeit, Werkzeuginvestitionen und Pressentechnologie gemeinsam voranschreiten müssen. Die isolierte Aufrüstung eines Elements – beispielsweise die Umstellung auf AHSS ohne Aufrüstung der Matrizenmaterialien oder der Presskraft – führt durchweg zu enttäuschenden Ergebnissen in Bezug auf Matrizenlebensdauer, Teilequalität und Produktionsstabilität. Die Hersteller, die die Produktion von AHSS-Stanzteilen für die Automobilindustrie beherrschen, behandeln Materialauswahl, Umformsimulation, Gesenkkonstruktion, Oberflächenbehandlung und Pressenprogrammierung als integriertes technisches System und nicht als eine Abfolge unabhängiger Entscheidungen.

Die funktionale Lücke, die zu Toleranzunterschieden führt

Die Toleranzanforderungen eines jeden Stanzwerkzeugs leiten sich letztendlich von den Anforderungen ab, die das fertige Teil im Einsatz erfüllen muss. Stanzformen für Haushaltsgeräte stellen Komponenten her – Trommelverkleidungen für Waschmaschinen, Türverkleidungen für Kühlschränke, Chassishalterungen für Klimaanlagen und Gehäuse von Mikrowellenherden –, bei denen die primären Leistungskriterien strukturelle Steifigkeit, Korrosionsbeständigkeit, Oberflächenerscheinung und Passung in eine Baugruppe sind, die von Menschenhand mit mechanischen Befestigungselementen zusammengebaut wird. Die Maßtoleranzen, die diese Teile bestimmen, liegen typischerweise im Bereich von ±0,1 mm bis ±0,3 mm für allgemeine Profilabmessungen und ±0,05 mm für kritische Lochpositionen und Flanschschnittstellen. Dabei handelt es sich um bedeutsame Präzisionsanforderungen, sie spiegeln jedoch die Montagerealität großer Blechgehäuse wider, bei denen einige Zehntelmillimeter Positionsabweichungen durch Durchgangslöcher für Befestigungselemente, Dichtungsraupen oder die inhärente Nachgiebigkeit dünner Blechpaneele absorbiert werden können.

Elektronische Stanzformen Im Gegensatz dazu werden Teile hergestellt, deren Maßhaltigkeit direkt mit der elektrischen, mechanischen oder elektromagnetischen Leistung verknüpft ist. Ein Steckeranschluss, der für die Übertragung von 5 A Strom durch einen 0,3 mm dicken Phosphorbronzestreifen gestanzt ist, muss eine Kontaktkraft innerhalb eines genau definierten Bereichs aufrechterhalten – bei zu geringer Kraft wird die Verbindung ohmsch oder intermittierend, bei zu viel kann der Gegenstecker nicht eingesteckt werden oder der Anschluss ermüdet vorzeitig. Diese Kontaktkraft wird durch die Federgeometrie des Anschlusses bestimmt, die durch den Biegeradius, den Winkel und die entwickelte Länge des Streifens festgelegt wird – alle werden in einem gut konzipierten elektronischen Stanzwerkzeug auf Toleranzen von ±0,01 mm bis ±0,02 mm kontrolliert. Ein aus Siliziumstahl gestanztes Motorblech muss eine Schlitzbreitentoleranz von ±0,015 mm einhalten, um sicherzustellen, dass der Luftspalt zwischen Rotor und Stator über den Umfang gleichmäßig ist, da ungleichmäßige Luftspalte eine unausgeglichene magnetische Anziehung erzeugen, die den Wirkungsgrad verringert und Vibrationen erzeugt. Hierbei handelt es sich nicht um konservative technische Spielräume, sondern um die Mindestgenauigkeit, mit der das elektronische Gerät innerhalb seiner Spezifikation funktioniert.

Wie die Teileskala den Präzisionsbedarf bei elektronischen Stanzwerkzeugen steigert

Die Skalierung ist einer der wichtigsten – und am meisten unterschätzten – Gründe, warum elektronische Stanzwerkzeuge engere absolute Toleranzen erfordern als Stanzwerkzeuge für Haushaltsgeräte. Eine Trommelplatte einer Waschmaschine könnte 600 mm × 500 mm groß sein, und eine Positionstoleranz von ±0,2 mm an einem Montageloch entspricht einer relativen Genauigkeit von 1 von 3.000 relativ zur größten Abmessung des Teils. Ein USB-C-Steckeranschluss misst möglicherweise insgesamt 8 mm × 2 mm, und eine Positionstoleranz von ±0,02 mm auf einem Kontaktbalken stellt eine relative Präzision von 1 Teil zu 400 relativ zur größten Abmessung des Teils dar – relativ gesehen fast achtmal enger und wird bei einem Teil erreicht, dessen Fläche 75-mal kleiner ist. Um dieses Präzisionsniveau aufrechtzuerhalten, müssen alle Elemente des elektronischen Stanzwerkzeugsystems – der Matrizenstahl, die Führungspfosten, der Stempelhalter, die Abstreifplatte und die Presse selbst – eine Leistung erbringen, die für Stanzwerkzeuge für Haushaltsgeräte unnötig und unwirtschaftlich wäre.

Der Miniaturisierungstrend in der Unterhaltungselektronik hat diese Herausforderung im letzten Jahrzehnt kontinuierlich verschärft. Anschlussabstände, die vor zwanzig Jahren noch 2,54 mm (0,1 Zoll) betrugen, betragen heute bei Steckverbindern mit feinem Rastermaß üblicherweise 0,5 mm oder 0,4 mm, und die geprägten Merkmale, die die Kontaktgeometrie bei diesen Abständen erzeugen – Balkenbreite, Schlitzbreite, Prägungshöhe – müssen auf Toleranzen kontrolliert werden, die einen festen Bruchteil der Merkmalsgröße ausmachen. Wenn die Merkmalsgrößen schrumpfen, schrumpft die absolute Toleranz proportional, selbst wenn die relative Präzisionsanforderung konstant bleibt. Aus diesem Grund erforderten Investitionen in elektronische Stanzwerkzeuge stets höhere Werkzeugkosten, feinere Stanzstähle und eine strengere Messtechnik als Stanzwerkzeuge für Haushaltsgeräte des gleichen Jahrgangs.

Unterschiede in der Werkzeugkonstruktion, die Toleranzanforderungen widerspiegeln

Die physikalische Konstruktion elektronischer Stanzwerkzeuge spiegelt ihre strengeren Toleranzanforderungen auf verschiedene spezifische und messbare Weise wider. Die folgende Tabelle vergleicht die wichtigsten Konstruktionsparameter zwischen typischen Stanzwerkzeugen für Haushaltsgeräte und elektronischen Stanzwerkzeugen für die toleranzempfindlichsten Designelemente.

Der engere Sitz des Führungspfostens in elektronischen Stanzwerkzeugen ist nicht nur eine konservative technische Entscheidung – er steuert direkt die seitliche Position des Stempels relativ zur Matrizenöffnung im Moment des Kontakts mit dem Material. Bei einem Stempeldurchmesser von 0,4 mm, der ein Loch in einem 0,15 mm dicken Kupferlegierungsstreifen ausstanzt, entspricht eine seitliche Verschiebung von 0,003 mm an der Stempelspitze 2 % des Stempeldurchmessers und 4 % der Materialdicke. Bei diesen Maßstäben wird die Neigung des Führungspfostens, die bei einem Stanzwerkzeug für Haushaltsgeräte völlig belanglos wäre, zur Hauptursache für Grathöhenschwankungen und das Risiko eines Stempelbruchs.

Materialüberlegungen, die die Toleranzkette enger machen

Stanzwerkzeuge für Haushaltsgeräte verarbeiten am häufigsten kaltgewalzten Stahl, verzinkten Stahl und gelegentlich Aluminiumlegierungen in Stärken von 0,5 mm bis 2,0 mm. Diese Materialien verfügen über gut charakterisierte, relativ konsistente mechanische Eigenschaften innerhalb einer Charge, und ihr Rückfederungsverhalten ist zwar real, aber vorhersehbar genug, um es bei der Matrizenkonstruktion durch standardmäßige Überbiegungs- oder Nachzündtechniken zu kompensieren. Die Dickentoleranz des eingehenden Materials für handelsüblichen kaltgewalzten Stahl beträgt typischerweise ±5 % des Nennwerts, und da die geformten Merkmale in Haushaltsgeräteteilen im Verhältnis zur Dickenschwankung groß sind, führt diese Variabilität selten zu einem nennenswerten Maßproblem im fertigen Teil.

Elektronische Stanzwerkzeuge verarbeiten am häufigsten Kupferlegierungen, Phosphorbronze, Berylliumkupfer sowie kaltgewalzten Präzisionsstahl oder Siliziumstahl in Stärken von 0,05 mm bis 0,5 mm. Kupferlegierungen, die für elektronische Anschlüsse verwendet werden, werden typischerweise mit präzisen Dickentoleranzen von ±1–2 % spezifiziert und nicht mit dem ±5 %-Standard für Baustahl, da die Federgeometrie eines Kontaktanschlusses so empfindlich auf die Dicke reagiert, dass eine Dickenschwankung von 5 % zu einer inakzeptablen Streuung der Kontaktkraft führen würde. Selbst innerhalb dieser engeren Eingangstoleranz muss die Matrize so ausgelegt sein, dass sie den gesamten Bereich abdeckt. Das bedeutet, dass Formstempelradien, Hohlraumtiefen und Biegezugaben anhand von Materialeigenschaftsdaten berechnet und überprüft werden müssen, die für die tatsächlich verwendete Legierung und Härte spezifisch sind, und nicht anhand allgemeiner Annahmen aus einem Materialhandbuch.

Druckanforderungen und Umgebungskontrollen für elektronische Stanzwerkzeuge

Die Präzision elektronischer Stanzwerkzeuge ist nur so gut wie die Druckmaschine und die Umgebung, in der sie eingesetzt werden. Hochgeschwindigkeits-Präzisionspressen, die zum Stanzen elektronischer Steckverbinder und Anschlüsse verwendet werden, verfügen über mehrere Funktionen, die für Stanzwerkzeuge für Haushaltsgeräte, die mit niedrigeren Geschwindigkeiten und größeren Toleranzen arbeiten, nicht erforderlich sind. Dazu gehören ein hydraulischer Überlastschutz, der die Presse innerhalb eines Bruchteils eines Hubs stoppt, wenn eine ungewöhnliche Last erkannt wird – zum Schutz von Matrizen mit Stempeln mit einem Durchmesser von bis zu 0,3 mm, die bei Fehlzufuhr zerbrechen würden – sowie thermische Kompensationssysteme, die die Schließhöhe der Presse anpassen, um die Wärmeausdehnung des Pressenrahmens während eines Produktionslaufs zu berücksichtigen. Ein Pressenrahmen aus Stahl dehnt sich pro Grad Celsius Temperaturanstieg um etwa 0,01–0,02 mm aus; Bei einem Stanzwerkzeug für Haushaltsgeräte, das mit einer Toleranz von ±0,1 mm läuft, ist dies unbedeutend, aber bei einem elektronischen Stanzwerkzeug, das mit einer Toleranz von ±0,01 mm läuft, führt ein Anstieg der Rahmentemperatur um 10 °C zu einem Schließhöhenfehler von 0,10–0,20 mm, der die Eindringtiefe des Stempels verschiebt und die Geometrie des geformten Merkmals messbar verändert.

Aus diesem Grund nutzen Hersteller von Präzisionsstanzwerkzeugen für elektronische Stanzwerkzeuge temperaturkontrollierte Stanzräume – nicht als Luxus, sondern als praktische Notwendigkeit für die Aufrechterhaltung der Dimensionsstabilität sowohl bei der Herstellung als auch bei der Produktion. Die zur Überprüfung elektronischer Stanzformkomponenten verwendeten Messgeräte – Luftmessgeräte, Laserscansysteme und Koordinatenmessgeräte – müssen ebenfalls in temperaturkontrollierten Umgebungen betrieben werden, da ihre eigene Kalibrierung auf dieselben thermischen Effekte reagiert, die die Formabmessungen destabilisieren.

Verifizierung und Qualitätssicherung: Eine höhere Messlatte für elektronische Stanzwerkzeuge

Die Inspektions- und Verifizierungsanforderungen für elektronische Stanzwerkzeuge und deren Ausgangsteile spiegeln das strengere Toleranzregime in allen Aspekten des Qualitätsprozesses wider. Bei Stanzwerkzeugen für Haushaltsgeräte umfasst die Erstmusterprüfung in der Regel die manuelle Messung kritischer Lochpositionen, Flanschhöhen und Profilabmessungen mithilfe von Messschiebern, Höhenmessgeräten und Go/No-Go-Messdornen – ein praktischer und kostengünstiger Ansatz für Teile, bei denen die kritischen Abmessungen im Dutzend liegen und die Toleranzen im Bereich von ±0,1 mm liegen. Bei elektronischen Stanzwerkzeugen erfordert die Erstmusterprüfung routinemäßig eine vollständige CMM-Messung jedes Kontaktgeometriemerkmals, eine optische Komparatorüberprüfung der Stempel- und Matrizenkonturen sowie Funktionsprüfungen von Musterteilen – wie z. B. Kontaktkraftmessung für Anschlüsse oder Magnetflussmessung für Laminierungen – die bestätigen, dass die gestanzte Geometrie die erforderliche Funktionsleistung erbringt und nicht nur die Maßzeichnung erfüllt.

• Die Grathöhe an den ausgestanzten Kanten elektronischer Anschlüsse wird mit kalibrierter optischer Mikroskopie gemessen, wobei in der Regel überprüft wird, ob die maximale Grathöhe 10 % der Materialdicke nicht überschreitet – eine Spezifikation, die eine Messauflösung von 0,003–0,010 mm erfordert, die weit über den Möglichkeiten manueller Messwerkzeuge liegt, die für Haushaltsgeräteteile verwendet werden.
• Die Koplanarität der Kontaktflächen über eine mehrpolige Steckverbinder-Anschlussleiste wird mithilfe von Laserprofilometrie oder visueller Höhenkartierung anstelle eines manuellen Höhenmessgerätevergleichs überprüft, da die Toleranz typischerweise ±0,015 mm über eine Spanne von 10–20 mm beträgt und die erforderliche Messunsicherheit weniger als 30 % der Toleranz betragen muss – was eine Messfähigkeit im Submikrometerbereich erfordert.
• Statistische Prozessregelkarten für die elektronische Stanzproduktion werden mit Kontrollgrenzen konfiguriert, die auf ±2σ des Prozesses und nicht auf die üblichere ±3σ eingestellt sind, da das Verhältnis von Prozessfähigkeit zu Toleranz bewusst eng gehalten wird, um eine frühzeitige Warnung vor Werkzeugverschleiß zu ermöglichen, bevor Teile außerhalb der Toleranz hergestellt werden.

Der erforderliche Investitionsaufwand für die Entwicklung, den Bau, die Überprüfung und die Wartung elektronischer Stanzwerkzeuge auf diesem Präzisionsniveau ist wesentlich höher als für Stanzwerkzeuge für Haushaltsgeräte – in Bezug auf Werkzeugkosten, Ausrüstungsinvestitionen und qualifizierte Arbeitskräfte. Diese Investition wird durch die funktionalen Folgen einer Nichtübereinstimmung der Abmessungen gerechtfertigt: Ein Haushaltsgerätteil, das 0,1 mm von der Position entfernt ist, erfordert möglicherweise ein leicht übergroßes Durchgangsloch, aber ein elektronisches Terminal, das 0,02 mm von der Position entfernt ist, kann den Einsteckkrafttest für den Gegenstecker nicht bestehen, was zu einer vollständigen Ablehnung der Produktionscharge und einem Risiko für die Zuverlässigkeit im Feld führt, das weder der Hersteller noch seine Kunden akzeptieren können.

Warum Kostenvergleiche zwischen diesen beiden Prozessen oft irreführend sind

Wenn Hersteller Metallstanzteile mit Produkten aus Metallziehteilen vergleichen, beginnt das Gespräch fast immer mit dem Stückpreis – und genau hier gehen die meisten Kostenvergleiche schief. Der in einem Lieferantenangebot sichtbare Stückpreis spiegelt nur eine Ebene einer vielschichtigen Kostenstruktur wider, die Werkzeugamortisation, Materialnutzung, Sekundäroperationen, Qualitätsverluste und Auswirkungen auf die Durchlaufzeit umfasst. Ein Metallstanzteil, das für 0,45 US-Dollar pro Stück angeboten wird, erfordert möglicherweise 85.000 US-Dollar an progressiven Stanzwerkzeugen, deren Amortisation 900.000 Einheiten erfordert, während für ein Metallziehteilprodukt für 0,78 US-Dollar pro Stück möglicherweise keine Nachbearbeitung und keine Montageschritte erforderlich sind, da die gezeichnete Geometrie Merkmale integriert, die durch Stanzen nicht in einem einzigen Arbeitsgang erzeugt werden können. Um diese beiden Prozesse im Jahr 2026 genau bewerten zu können, muss ein Modell der Gesamtbetriebskosten erstellt werden, anstatt die Preise einzelner Einzelposten isoliert zu vergleichen.

Dieser Vergleich ist im Jahr 2026 auch komplexer geworden, da die Materialpreisvolatilität – insbesondere für kaltgewalzten Stahl, Edelstahl und Aluminium – die relative Wirtschaftlichkeit der beiden Prozesse in einer Weise verändert hat, die vor zwei oder drei Jahren noch nicht der Fall war. Das Tiefziehen ist ein materialintensiver Prozess, bei dem die Größe des Rohlings wesentlich größer ist als die Grundfläche des fertigen Teils. Das bedeutet, dass Schwankungen der Rohmaterialkosten sich auf gezogene Teile pro Stück stärker auswirken als auf gestanzte flache Rohlinge. Um zu verstehen, wo jeder Prozess im aktuellen Kostenumfeld steht, muss jeder Kostentreiber einzeln untersucht werden, bevor ein Gesamtvergleich erstellt wird.

Werkzeuginvestition: Vorabkosten und Amortisationsrate

Die Werkzeugkosten sind die größte Einzelvariable, die die Wirtschaftlichkeit von unterscheidet Stanzteile aus Metall von Produkte für Metallziehteile bei geringen bis mittleren Produktionsmengen. Ein progressives Stanzwerkzeug für eine mäßig komplexe Halterung oder Klemme – beispielsweise sechs bis acht Stationen mit zwei Stanz- und einem Formvorgang – erfordert typischerweise eine Investition in der Größenordnung von 40.000 bis 120.000 US-Dollar, abhängig von der Matrizengröße, der Stahlauswahl und den erforderlichen Toleranzen. Ein Tiefzieh-Matrizensatz für ein Schalenbauteil mit vergleichbarer Materialstärke umfasst eine Ziehmatrize, einen Blechhalter, eine Nachziehmatrize, wenn mehrere Ziehdurchgänge erforderlich sind, eine Entgratmatrize und häufig eine Bördel- oder Abstreckmatrize – eine komplette Werkzeugfamilie, die für mittelkomplexe Teile üblicherweise 60.000 bis 200.000 US-Dollar kostet.

Die Amortisationsberechnung richtet sich ausschließlich nach dem Jahresvolumen. Betrachten Sie den folgenden Vergleich für einen hypothetischen Teil, der auf drei verschiedenen Lautstärkestufen ausgeführt wird:

Der Werkzeugkostenvorteil von Stanzteilen aus Metall gegenüber Produkten aus Metallziehteilen nimmt mit steigendem Volumen rapide ab, da bei sehr hohen Stückzahlen die Werkzeugkosten pro Einheit für beide Prozesse vernachlässigbar werden. Der absolute Dollarunterschied ist bei kleinen Stückzahlen am wichtigsten – genau dort treffen viele Hersteller ihre Werkzeuginvestitionsentscheidungen –, was bedeutet, dass der Werkzeugkostenvergleich genau dann seine größte praktische Bedeutung hat, wenn er am sorgfältigsten geprüft wird.

Materialkosten und Nutzungseffizienz

Bei den Materialkosten pro fertigem Teil sind Metallziehteilprodukte im Vergleich zu Metallstanzteilen für geometrisch äquivalente Komponenten durchweg im Nachteil. Für das Tiefziehen ist ein Rohlingsdurchmesser erforderlich, der erheblich größer ist als der Durchmesser des fertigen Teils – das Ziehverhältnis (Rohlingsdurchmesser geteilt durch Stempeldurchmesser) liegt bei einem Einzelziehvorgang typischerweise zwischen 1,8 und 2,2 – was bedeutet, dass 50 % bis 60 % mehr Metall in den Prozess gelangen, als im fertigen Teil vorhanden ist. Ein Teil dieses Materials wird in die Wandstärke der gezogenen Schale umverteilt und wird nicht zu Abfall, aber die Beschnittzugabe, die nach dem Ziehen entfernt wird, wird zu Abfall. Bei einem gezogenen Edelstahlgehäuse mit einem Durchmesser von 100 mm und einer Tiefe von 60 mm könnte der Rohling einen Durchmesser von 230 mm haben, wodurch ein Schrottring mit einem erheblichen Materialgehalt entsteht, der durch die Schrottrückgewinnung mit einem erheblichen Abschlag auf die Rohmaterialkosten wieder gutgeschrieben werden muss.

Im Gegensatz dazu können Metallstanzteile bei Teilen mit günstigen Geometrien eine Ausnutzung des Bandlayouts von 70–85 % erreichen – was bedeutet, dass 70–85 % des eingehenden Coilgewichts als fertiges Teil enden. Die restlichen 15–30 % werden zu Schrott, der mit einer Rate pro Kilogramm recycelt wird, die typischerweise 15–25 % des Rohstoffeinkaufspreises beträgt. Im Jahr 2026, bei Preisen für kaltgewalzten Stahl in der Größenordnung von 700 bis 850 US-Dollar pro Tonne und für Edelstahl bei 2.200 bis 2.800 US-Dollar pro Tonne, kann die Lücke bei der Schrottverwertung zwischen Stanzlayouts mit hoher Auslastung und weniger effizienten Zeichnungszuschnitten die effektiven Materialkosten von gezogenen Teilen im Vergleich zu gestanzten Äquivalenten um 0,05 bis 0,25 US-Dollar pro Stück erhöhen – ein bedeutender Unterschied bei den oben genannten Produktionsmengen 200.000 Einheiten pro Jahr.

Arbeitsaufwand, Zykluszeit und Presskosten pro Teil

Mit Folgeverbundwerkzeugen hergestellte Metallstanzteile laufen typischerweise mit 80–400 Hüben pro Minute, wobei jeder Hub ein fertiges Teil produziert. Bei 200 SPM auf einer 80-Tonnen-Presse und Betriebskosten von etwa 60 bis 90 US-Dollar pro Stunde betragen die Presskosten pro Teil 0,005 bis 0,0075 US-Dollar. Metallziehteilprodukte erfordern mehrere Pressvorgänge – Stanzen, erstes Ziehen, ggf. erneutes Ziehen, Beschneiden und oft einen separaten Bördel- oder Lochvorgang –, die jeweils mit 20–60 SPM ausgeführt werden, da die Umformgeschwindigkeiten zur Steuerung des Metallflusses beim Tiefziehen langsamer sind. Selbst wenn jeder einzelne Arbeitsgang mit 40 SPM ausgeführt wird, verbraucht eine Ziehsequenz mit vier Arbeitsgängen insgesamt viermal so viel Presszeit pro fertigem Teil wie ein mit einem Schlag gestanztes Teil, was zu Presskosten pro Teil führt, die üblicherweise 4–8x höher sind als bei einer entsprechenden gestanzten Komponente pro Arbeitsgang und Stück.

Diese Berechnung ändert sich jedoch erheblich, wenn beim gezogenen Teil sekundäre Vorgänge entfallen, die für das gestanzte Äquivalent erforderlich sind. Ein gezogenes Gehäuse, das einen Boden, vier Wände und ein Randelement in einer einzelnen Teilefamilie integriert, kann eine gestanzte Baugruppe aus drei oder vier separaten Komponenten ersetzen, die zusammengeschweißt oder befestigt werden müssen. Wenn die Arbeits-, Vorrichtungskosten und das Qualitätsrisiko dieses Montagevorgangs in das Kostenmodell für Metallstanzteile einbezogen werden, kann der scheinbare Zykluszeitvorteil des Stanzens teilweise oder vollständig durch die nachgelagerten Kosten, die beim Zeichnen vermieden werden, ausgeglichen werden.

Qualitätskosten, Ausschussrate und Sekundärvorgänge

Qualitätsbezogene Kosten wirken sich unterschiedlich auf die beiden Prozesse aus und werden bei anfänglichen Kostenvergleichen häufig außer Acht gelassen. Metallstanzteile in gut gewarteten Folgeverbundwerkzeugen mit stabilen Materialien erreichen bei stabiler Produktion typischerweise Ausschussraten unter 0,5 %. Produkte aus Metallziehteilen reagieren empfindlicher auf eingehende Materialschwankungen – insbesondere auf Schwankungen der Streckgrenze innerhalb eines Coils –, da das Ziehverhältnis auf die nominalen Materialeigenschaften eingestellt ist und eine Materialcharge am oberen Ende des Streckgrenzenbereichs bei demselben Ziehverhältnis, das gute Teile mit Material mit nominellen Eigenschaften ergibt, Faltenbildung oder Brüche verursachen kann. Bei kontrollierten Ziehprozessen kommt es in der Regel zu 1–3 % Ausschuss, abhängig von der Stärke des Ziehens und der Materialkonsistenz, und die Ausschussteile sind größer und schwerer als Stanzabfälle, wodurch die Materialkosten für Qualitätsabfall pro Ausschussstück proportional höher sind.

Sekundäroperationen tragen unterschiedlich zu den Kosten jedes Produkttyps bei. Zu den üblichen Sekundärkosten, die bei der Erstellung eines vollständigen Vergleichs berücksichtigt werden müssen, gehören:

• Entgraten: Metallstanzteile mit gestanzten Kanten müssen vor dem Zusammenbau oder der Verwendung häufig entgratet oder kantengewalzt werden. Gezogene Teile haben glatte, ununterbrochene Wände ohne Scherkanten an den Seitenwänden, die Beschnittkante am Rand erfordert jedoch Aufmerksamkeit.
• Oberflächenbehandlung: Bei beiden Teiletypen ist möglicherweise eine Plattierung, Beschichtung oder Passivierung erforderlich. Bei gezogenen Teilen mit geschlossener Geometrie kann es jedoch zu Problemen beim Einschließen in Flüssigkeitsbehandlungsbädern kommen, was bei flach gestanzten Teilen nicht der Fall ist. Manchmal sind Abflusslöcher oder spezielle Regale erforderlich, was die Prozesskosten erhöht.
• Eliminierung der Baugruppe: Wie oben erwähnt, entfallen bei gezogenen Teilen häufig Schweiß-, Niet- oder Befestigungsschritte, die bei gestanzten Baugruppen erforderlich sind, und die eingesparten Montagekosten sollten in einem vollständigen Vergleich dem Ziehprozess zugeschrieben werden.
• Bearbeitung: Metallstanzteile können Lochpositionen und Profiltoleranzen im Bereich von ±0,05–0,10 mm ohne Nachbearbeitung erreichen. Metallziehteilprodukte erfordern möglicherweise maschinell bearbeitete Gewinde, eine präzise Bohrungsgröße oder eine Ebenheitskorrektur auf der Flanschfläche, die durch Stanzen im Gesenk erreicht werden kann, wodurch sich die Bearbeitungskosten für gezogene Komponenten mit engen Toleranzen um 0,10–0,50 US-Dollar pro Stück erhöhen.

Entscheidungsrahmen: Welcher Prozess spart im Jahr 2026 mehr Geld?

Basierend auf den oben analysierten Kostentreibern bietet das folgende Rahmenwerk einen praktischen Leitfaden zur Bestimmung, welcher Prozess unter den Marktbedingungen im Jahr 2026 die niedrigeren Gesamtkosten für eine bestimmte Anwendung liefert. Weder Metallstanzteile noch Metallziehteile sind grundsätzlich günstiger – die Antwort hängt von der spezifischen Kombination der unten aufgeführten Faktoren ab.

Der zuverlässigste Ansatz im Jahr 2026 besteht darin, gleichzeitige Angebote für beide Prozesse anzufordern, sofern die Teilegeometrie dies zulässt, und dabei anzugeben, dass der Gesamtkostenvergleich die Werkzeugamortisation, Sekundäroperationen und Annahmen zur Ausschussrate umfassen muss und nicht nur den Stückpreis. Lieferanten mit echter Erfahrung sowohl bei Metallstanzteilen als auch bei Metallziehteilen können erkennen, wo der Kostenschnittpunkt für eine bestimmte Kombination aus Teil und Volumen liegt – und diese sorgfältig durchgeführte Analyse ist mehr wert als jede allgemeine Kosten-Faustregel.

Wie jeder Matrizentyp Material durch die Presse bewegt

Der grundlegendste Unterschied zwischen progressiven und Übertragen-Metallstanzwerkzeugen besteht darin, wie sich das Werkstück von einer Formstation zur nächsten bewegt. Bei einem Folgeverbundgesenk bleibt der Rohling während der gesamten Formungssequenz am ursprünglichen Spulenband befestigt. Das Band bewegt sich bei jedem Pressenhub um einen festen Abstand weiter und transportiert teilweise geformte Teile durch aufeinanderfolgende Stationen – Lochen, Stechen, Biegen, Ziehen –, bis das fertige Teil an der letzten Station aus dem Skelett herausgeschnitten wird. Das Teil wird nie physisch vom Band getrennt, bis die Umformung abgeschlossen ist, was bedeutet, dass das Band selbst als Träger und Positionierungsreferenz für jeden Vorgang fungiert.

Transfer Stanzformen aus Metall funktionieren nach einem grundlegend anderen Prinzip. An der ersten Station wird ein Rohling vom Coil oder Blech abgeschnitten und dann als freies, unabhängiges Stück von Station zu Station durch ein mechanisches oder servoangetriebenes Transferfingersystem bewegt. Da das Teil nicht mehr mit einem Band verbunden ist, kann es zwischen den Stationen neu positioniert, gewendet oder neu ausgerichtet werden – Bewegungen, die geometrisch unmöglich sind, wenn das Werkstück noch an einem durchgehenden Träger befestigt ist. Dieser Unterschied in der Materialhandhabung ist die Hauptursache für fast alle anderen Unterschiede zwischen den beiden Matrizentypen in Bezug auf Leistungsfähigkeit, Kosten und Anwendung.

Teilegeometrie und Formkomplexität

Prägewerkzeuge aus progressivem Metall eignen sich am besten für Teile, die relativ flach oder flach im Profil sind. Da das Teil im Streifen verbleibt, ist die Gesamthöhe jedes geformten Merkmals durch die Notwendigkeit begrenzt, dass der Streifen weiterhin sauber durch die Matrize geführt werden muss, ohne dass die geformte Geometrie benachbarte Stationen oder die Matrizenstruktur selbst verunreinigt. Bei Teilen mit geringer Ziehtiefe – Halterungen, Klemmen, Clips, Laminierungen und Dünnschnitt-Hardware – spielt diese Einschränkung selten eine Rolle, und progressive Werkzeuge sind die natürliche Wahl. Das Streifenlayout kann häufig so gestaltet werden, dass Materialausnutzungsraten von über 75 % erreicht werden, und das Fehlen eines Übertragungsmechanismus bedeutet weniger mechanische Komponenten und ein einfacheres Gesamtsystem.

Transfer-Metallstanzwerkzeuge werden erforderlich, wenn die Teilegeometrie eine Formung in mehreren Ebenen, Tiefziehen auf mehr als einer Achse oder Bearbeitungen an Oberflächen erfordert, die im Verhältnis zum Band nach unten weisen – eine Konfiguration, die in einem Folgeverbundwerkzeug nicht bearbeitet werden kann. In diese Kategorie fallen schalenförmige Bauteile, Rohrquerschnitte, Teile mit hinterschnittenen Flanschen und tiefgezogene Gehäuse. Da der Rohling als Einzelstück transportiert wird, kann die Transfermatrize ihn jeder Station in der optimalen Ausrichtung übergeben, auch auf dem Kopf stehend oder um 90° gedreht, wenn die Formgeometrie dies erfordert. Diese dreidimensionale Freiheit ist die wichtigste technische Rechtfertigung für die höheren Werkzeuginvestitionen, die Transferwerkzeuge erfordern.

Geschwindigkeit, Durchsatz und Produktionsvolumen

Progressive Metallstanzwerkzeuge übertreffen Transfermatrizen durchweg in Bezug auf Hübe pro Minute. Da es keinen zu synchronisierenden Übertragungsmechanismus gibt – keine Finger zum Ausfahren, Greifen, Bewegen und Zurückziehen zwischen den Hüben – können Folgeverbundwerkzeuge je nach Komplexität des Teils und Pressleistung mit Geschwindigkeiten von 200 bis 1.500 SPM arbeiten. Bei der Produktion kleiner bis mittelgroßer Teile mit hohem Volumen und Millionen Stück pro Jahr führt dieser Geschwindigkeitsvorteil zu einem entscheidenden Durchsatzvorteil, der mit keiner anderen Stanzmethode zu erreichen ist.

Transfermatrizen sind durch die Kinematik des Transfersystems typischerweise auf 30–150 SPM begrenzt, das seinen gesamten Bewegungszyklus – Einfahren in die Matrize, Greifen des Teils, Zurückziehen, Vorrücken zur nächsten Station und Loslassen – innerhalb des durch die Pressenstößelbewegung zulässigen Fensters absolvieren muss. Servotransfersysteme haben dies im Vergleich zu mechanischen, nockengetriebenen Fingern deutlich verbessert, die grundsätzliche Einschränkung der Zykluszeit bleibt jedoch bestehen. Für Teile, die wirklich die Fähigkeit einer Transfermatrize erfordern, ist dieser Geschwindigkeitsunterschied eher ein akzeptierter Kompromiss als ein Fehler, da progressive Werkzeuge diese Geometrien bei keiner Produktionsrate einfach herstellen können.

Werkzeugkosten-, Wartungs- und Einrichtungsvergleich

Die Werkzeuginvestitionen und die laufenden Wartungskosten unterscheiden sich erheblich zwischen den beiden Werkzeugtypen, und das Verständnis dieser Unterschiede ist für eine fundierte Beschaffungsentscheidung von entscheidender Bedeutung.

Ein Wartungsvorteil, den Transfer-Metallstanzwerkzeuge gegenüber Folgeverbundwerkzeugen bieten, ist die Möglichkeit, einzelne Stationswerkzeuge zu warten oder auszutauschen, ohne das gesamte Werkzeug umbauen zu müssen. Da es sich bei jeder Matrize um eine eigenständige Einheit handelt, kann eine verschlissene Ziehstation herausgezogen und nachgeschliffen werden, während die anderen an der Presse verbleiben. Bei einem Folgeverbundwerkzeug sind alle Stationen in einer einzigen Verbundbaugruppe integriert, was bedeutet, dass sich jede Wartung, die eine Demontage des Werkzeugs erfordert, auf das gesamte Werkzeug und den gesamten Produktionslauf auswirkt.

Unterschiede bei der Materialauslastung und der Ausschussrate

Die Materialausnutzung ist ein weiterer Bereich, in dem die beiden Werkzeugtypen deutlich voneinander abweichen. Progressive Metallstanzwerkzeuge erzeugen ein kontinuierliches Abfallskelett – den verbleibenden Streifen, nachdem Rohlinge oder fertige Teile entfernt wurden – der gehandhabt, zerkleinert und entsorgt oder recycelt werden muss. Abhängig von der Teilegeometrie und der Effizienz des Streifenlayouts kann das Schrottgerüst 20–40 % des gesamten verbrauchten Coilgewichts ausmachen. Ausgeklügelte Streifenlayouts mit abgewinkelter Aussparung, verschachtelten gegenüberliegenden Teilen oder mehrreihigen Konfigurationen können diesen Wert erheblich reduzieren, aber das Gerüst ist ein unvermeidbares Nebenprodukt der In-Strip-Verarbeitung.

Transfer-Stanzwerkzeuge aus Metall schneiden den Rohling in der ersten Station nahezu endkonturnah, so dass der an dieser Stelle anfallende Ausschuss unabhängig von der folgenden Umformsequenz optimiert werden kann. Bei großen Teilen mit komplexen Konturen – bei denen ein progressives Streifenlayout eine sehr breite Ausschussbrücke erfordern würde, um die Bandintegrität aufrechtzuerhalten – kann das Transferschneiden eine wesentlich bessere Ausnutzung erzielen, indem die Rohlinge eng verschachtelt werden und vor der Transferlinie ein spezieller hocheffizienter Schneidvorgang ausgeführt wird. Der Ausschuss aus den nachfolgenden Formstationen ist in der Regel minimal und besteht nur aus durchdringenden Rohlingen und Abfällen und nicht aus einem durchgehenden Skelett.

Auswahl des richtigen Matrizentyps für Ihre Anwendung

Die Wahl zwischen progressiven und Transfer-Metallstanzwerkzeugen sollte auf einer strukturierten Bewertung der Teileanforderungen und nicht nur auf den Kosten beruhen. Folgende Kriterien bieten einen praktischen Entscheidungsrahmen:

• Teilegeometrie: Wenn das Teil vollständig geformt werden kann und dabei flach in einem Streifen bleibt – alle Merkmale sind von oben oder unten ohne Neupositionierung zugänglich –, ist die Verwendung progressiver Werkzeuge geeignet. Wenn das Teil eine Umformung auf mehreren Flächen, ein Tiefziehen über ein Verhältnis von Tiefe zu Durchmesser von etwa 1:1 oder Bearbeitungen an der Unterseite eines Flansches erfordert, sind Transferwerkzeuge erforderlich.
• Produktionsvolumen: Sehr hohe jährliche Volumina (in der Regel über 500.000 Stück pro Jahr bei Teilen mittlerer Komplexität) begünstigen Folgeverbundwerkzeuge, da der Geschwindigkeitsvorteil die Presszeitkosten pro Stück erheblich reduziert. Transfermatrizen sind bei mittelgroßen Volumina wirtschaftlicher, wenn die Teilegeometrie eine progressive Werkzeugbearbeitung unmöglich macht.
• Teilegröße: Großformatige Teile – solche, die in jeder Abmessung etwa 400 mm überschreiten – werden in Folgeverbundwerkzeugen unpraktisch, da die daraus resultierenden Anforderungen an Werkzeuglänge und Spulenbreite die typischen Pressen- und Spulenhandhabungskapazitäten übersteigen. Transferlinien handhaben große Teile praktischer, indem sie einzelne Stationsmatrizen verwenden, die auf das Teil abgestimmt sind, und nicht ein einzelnes längliches progressives Werkzeug.
• Anforderungen an die Maßhaltigkeit: Folgeverbundmatrizen lokalisieren das Teil über Führungsstifte, die in Löcher im Streifen eingreifen, während Transfermatrizen einzelne Rohlinge über Teilemerkmale oder verschachtelte Werkzeuge an jeder Station lokalisieren. Bei Teilen, bei denen die Positionstoleranz zwischen den Merkmalen enger als ±0,05 mm ist, muss die Positionierungsstrategie jedes Matrizentyps sorgfältig im Hinblick auf die dadurch erzeugte Toleranzstapelung bewertet werden.
• Zukünftige Designflexibilität: Wenn erwartet wird, dass sich das Teiledesign während des Produktlebenszyklus ändert, bieten Transferwerkzeuge eine größere Anpassungsfähigkeit, da einzelne Stationswerkzeuge unabhängig voneinander geändert werden können. Das Ändern eines Merkmals in einem Folgeverbundwerkzeug erfordert oft die gleichzeitige Neukonstruktion mehrerer voneinander abhängiger Stationen.

In der Praxis wird die Entscheidung selten isoliert getroffen. Ein erfahrener Werkzeughersteller bewertet gemeinsam die Teilezeichnung, die jährliche Volumenprognose, die verfügbaren Pressressourcen und die nachgelagerten Montageanforderungen, bevor er eine Werkzeugstrategie empfiehlt. Sowohl progressive als auch Transfer-Metallstanzwerkzeuge stellen ausgereifte, gut verstandene Technologien dar – der Schlüssel liegt darin, die richtige Technologie auf die spezifischen Anforderungen der Anwendung abzustimmen, anstatt sich auf den am besten vertrauten Ansatz zu verlassen.

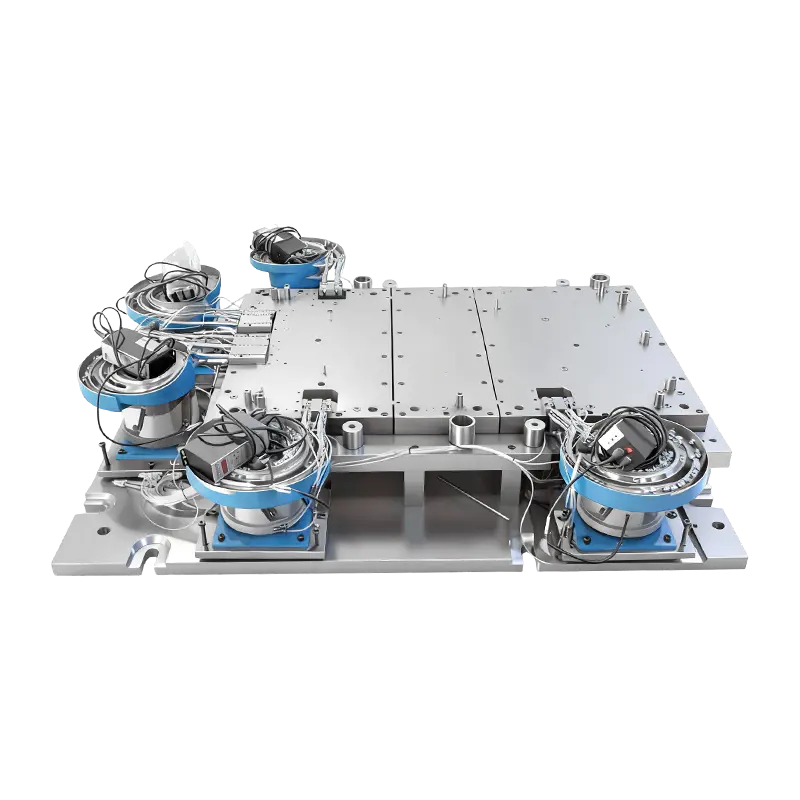

Angesichts der zunehmenden intelligenten Modernisierung in der Fertigungsindustrie erweitert Suzhou Shuangqisi Mold Equipment Co., Ltd. kontinuierlich seine Geschäftsgrenzen und fördert aktiv die Entwicklung der Stanzautomatisierung. Bereits 2016 investierte und gründete das Unternehmen Suzhou Keshuang Intelligent Technology Co., Ltd., wobei der Schwerpunkt auf der Forschung, Entwicklung und Herstellung von Stanzautomatisierungsgeräten lag.

Dank seiner 15-jährigen Erfahrung in der Formenindustrie und eines ausgereiften Ingenieurteams verfügt Shuangqisi nun über die Fähigkeit, schlüsselfertige Projekte durchzuführen, um seinen Kunden eine „Produktionslinie zur Automatisierung des Formendesigns und der Herstellung von Stanzmaschinen“ anzubieten Es kann gleichzeitig Produktionsprozesse und unterstützende Geräte entsprechend den Kundenbedürfnissen planen und Kunden dabei helfen, Kosten zu senken, die Effizienz zu verbessern und eine stabile Massenproduktion zu erreichen.

Ein Unternehmensvertreter erklärte, dass sich Shuangqisi auch in Zukunft auf die High-End-Fertigung konzentrieren, die Integration von Formen und Automatisierung vertiefen und wettbewerbsfähigere Gesamtlösungen für Kunden in Branchen wie neue Energien und industrielle Automatisierung anbieten werde.

Vor kurzem hat Suzhou Shuangqisi Mold Equipment Co., Ltd. seine Position als professioneller Hersteller in der Präzisionsstanzwerkzeug- und Hardwareteileindustrie durch kontinuierliche Investitionen und technologische Akkumulation weiter gefestigt. Das Unternehmen befindet sich in der Yexin Road Nr. 118, Bezirk Wujiang, Stadt Suzhou, verfügt über mehr als 40 professionelle Techniker und hat ein komplettes technisches System entwickelt, das Design, Herstellung, Debugging und Service umfasst.

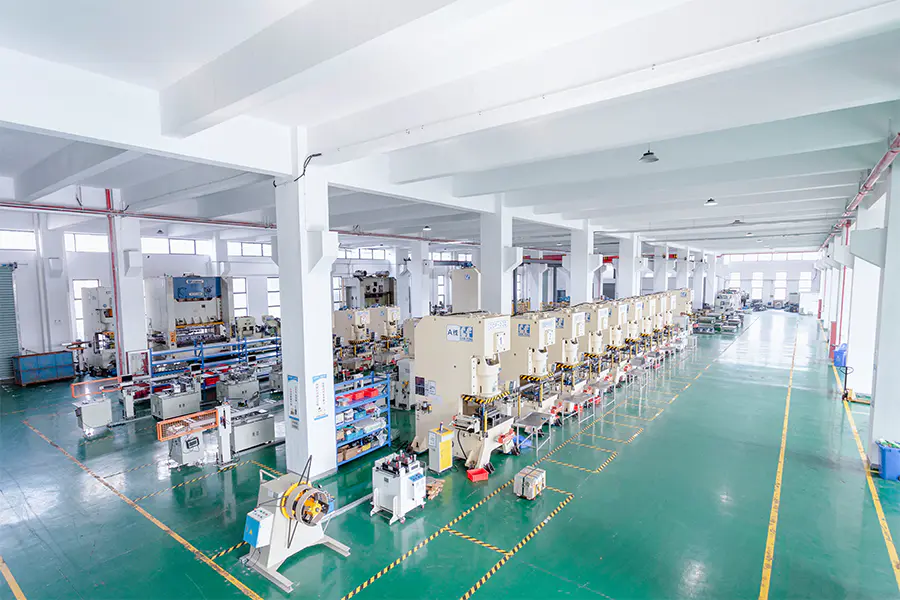

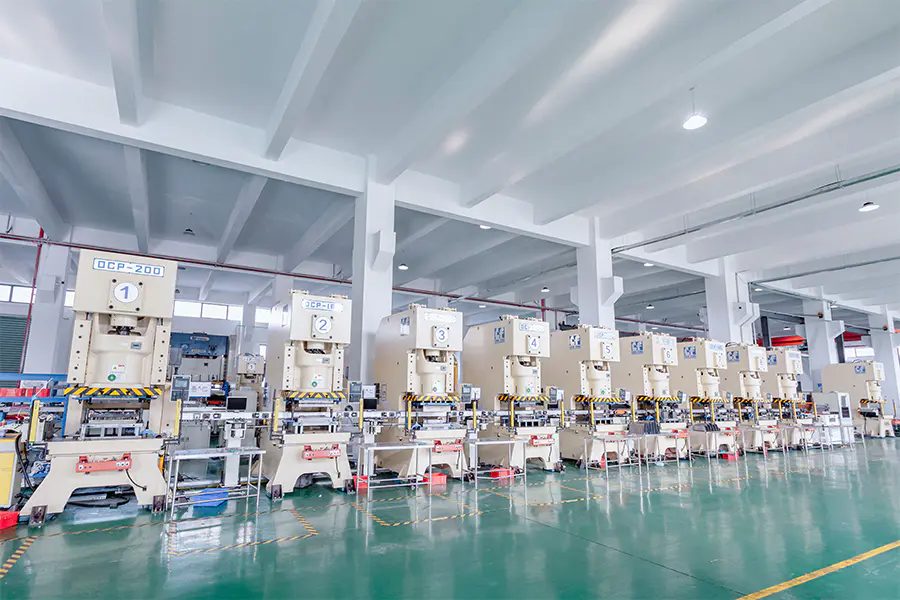

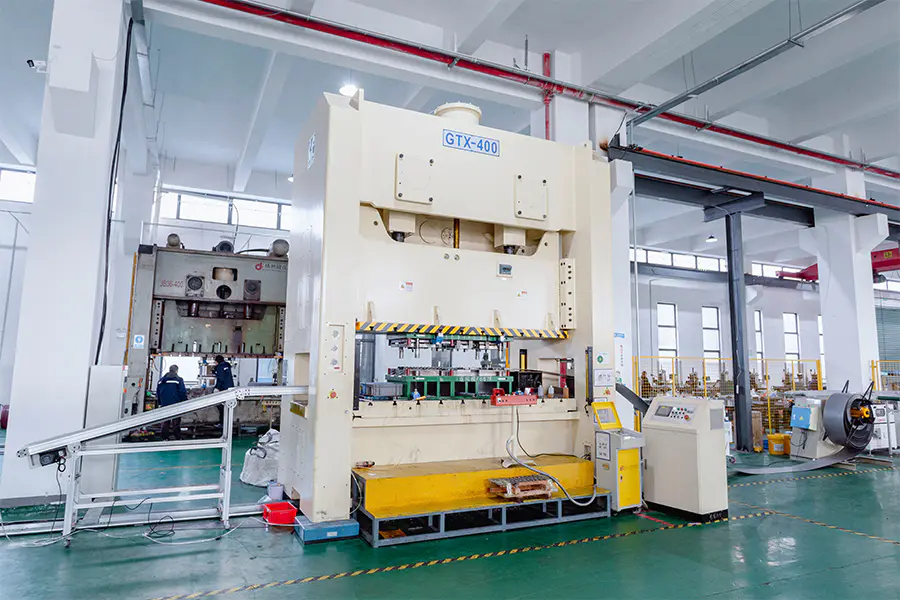

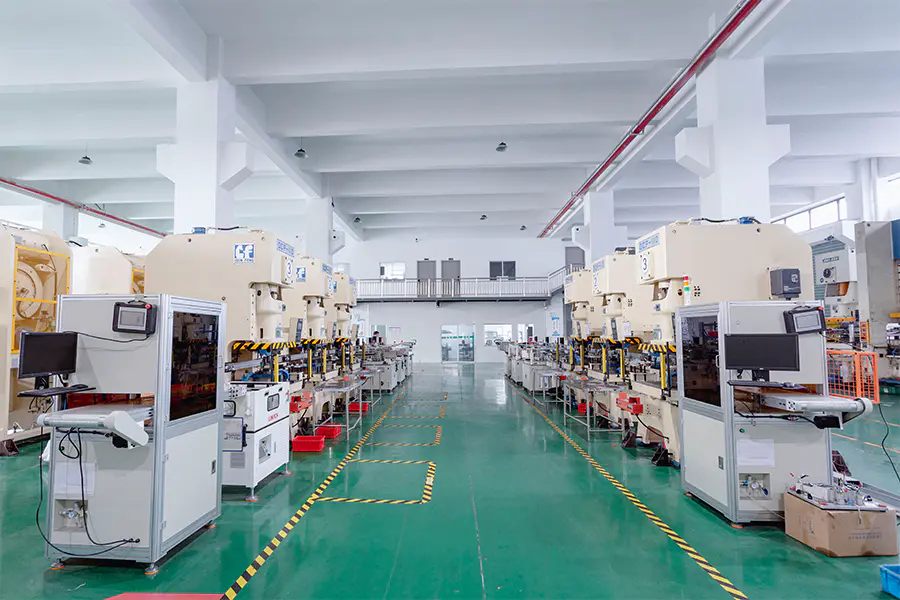

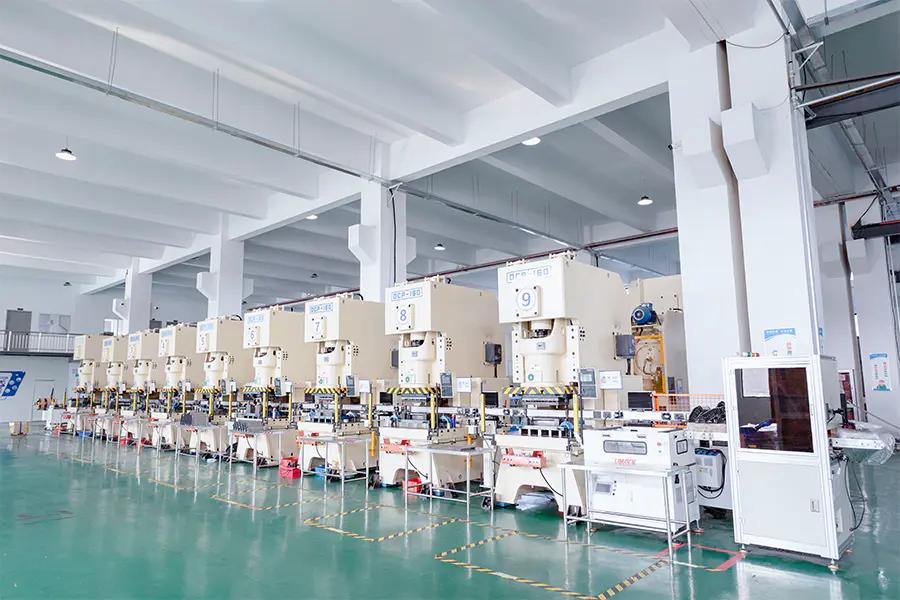

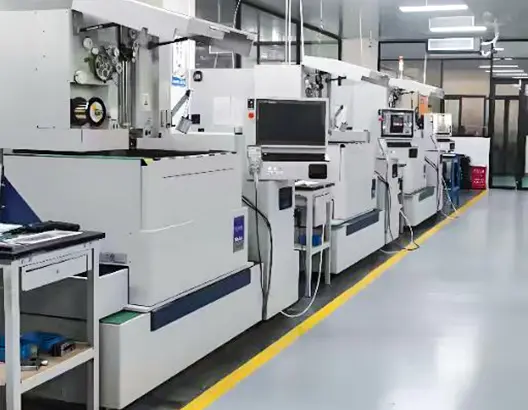

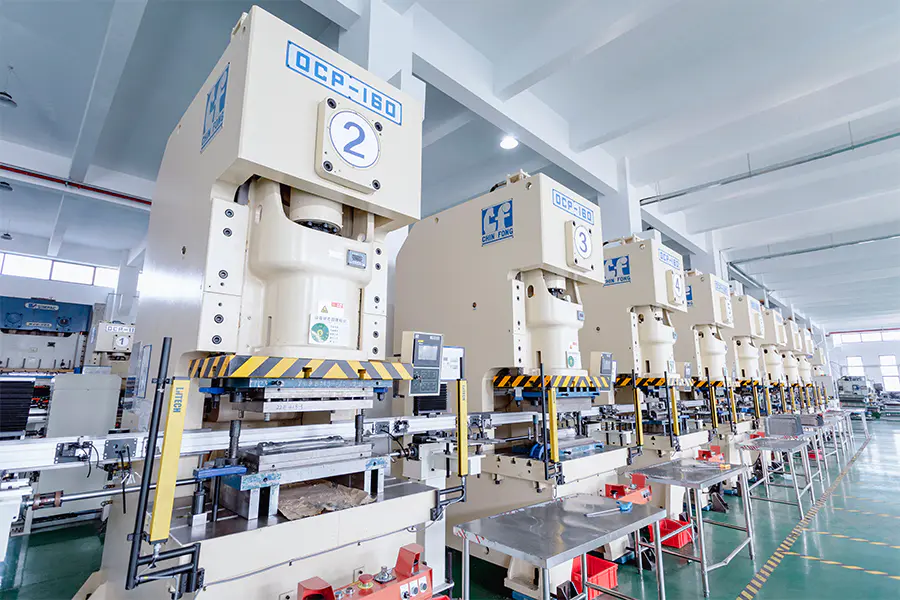

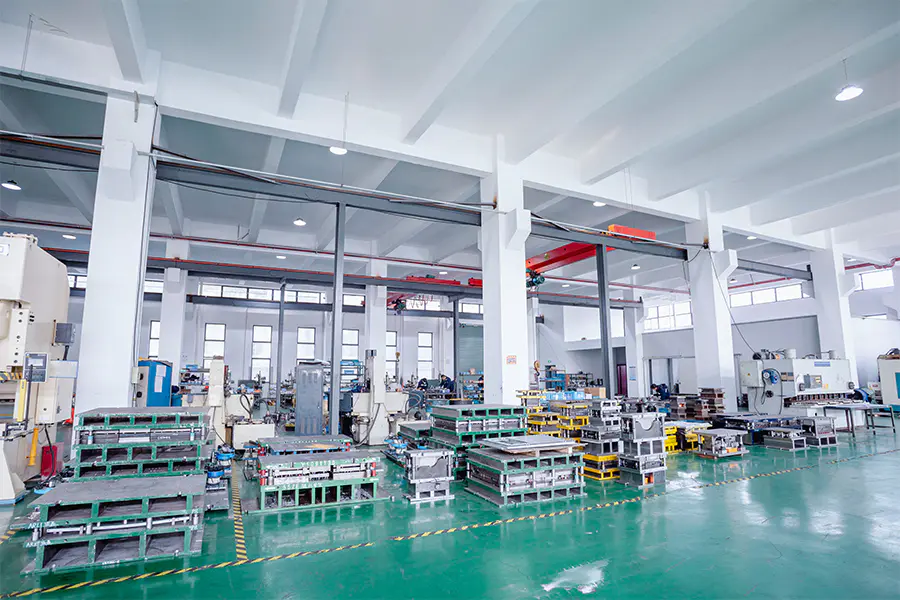

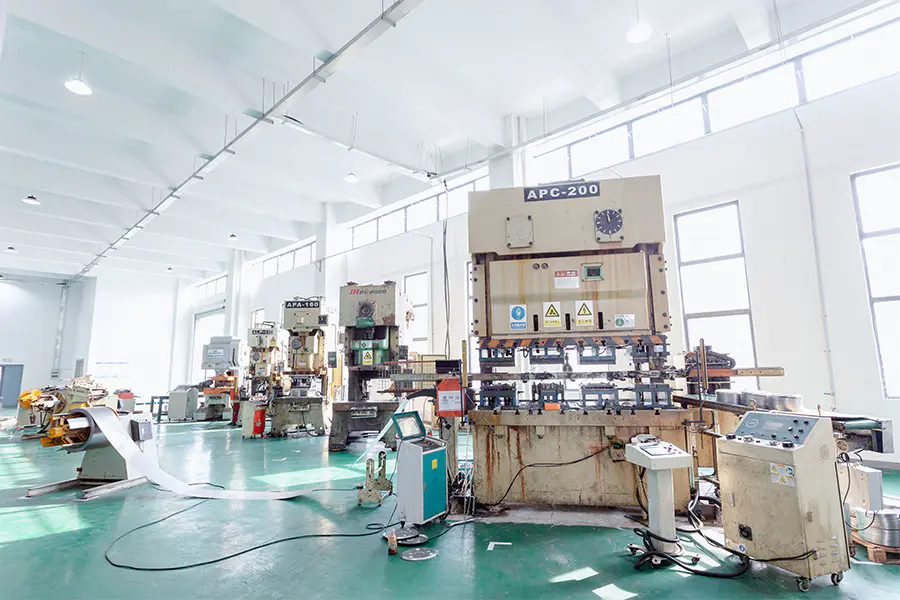

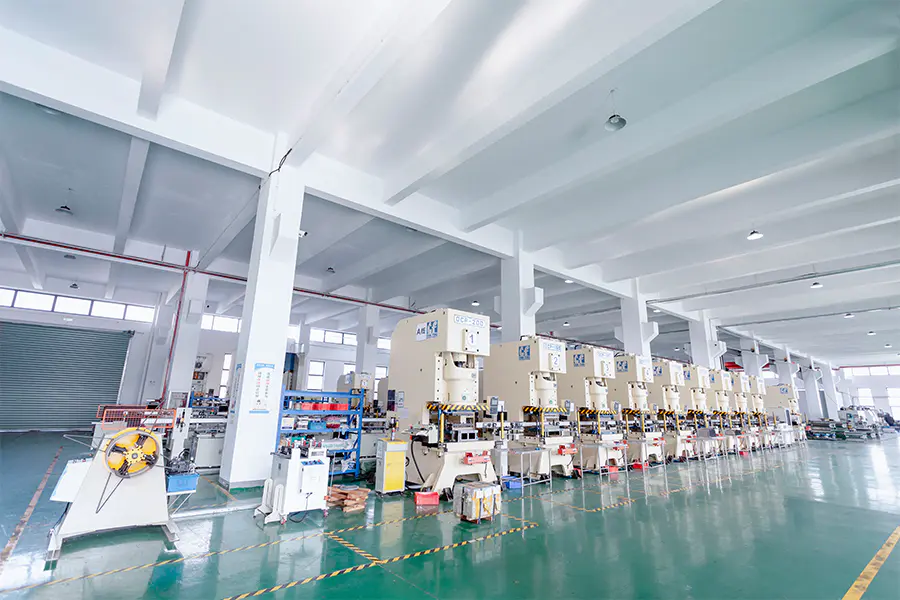

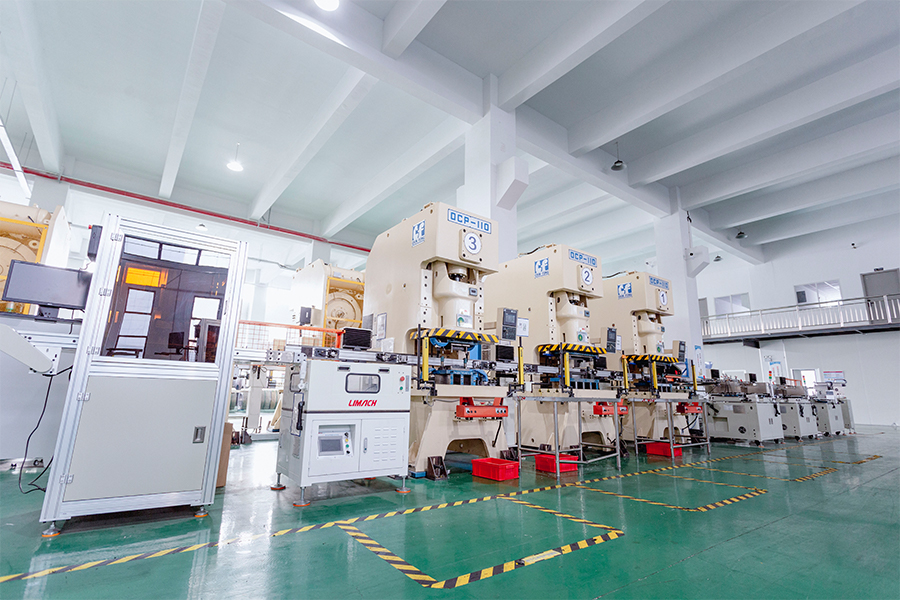

Das Unternehmen ist mit modernen CNC-Bearbeitungszentren, importierten EDM- und EDM-Drahtgeräten, Präzisionsschleifmaschinen mit mehreren Spezifikationen und 25 Stanzpressen im Bereich von 80 bis 400 Tonnen ausgestattet, die den Bedarf verschiedener Branchen an hochpräzisen Formen und Stanzprodukten decken können. Derzeit bietet Shuangqisi vielen bekannten Unternehmen wie der Anter Group, Ousheng Electric, Northeast Group und Huichuan Technology stabile Unterstützungsdienste an und seine Produkte werden häufig in Servoantrieben, Kompressoren und Fahrzeugen mit neuer Energie eingesetzt.

Auch in Zukunft wird Shuangqisi von technologischen Innovationen angetrieben und seine Fertigungskapazitäten und sein Serviceniveau ständig verbessern, um einen größeren Mehrwert für seine Kunden zu schaffen.

Mit der rasanten Entwicklung von Fahrzeugen mit neuer Energie und der intelligenten Fertigung tritt die Automobilstanzformindustrie in eine neue Phase der technologischen Modernisierung und Strukturanpassung ein. Als entscheidende Grundlage für die Herstellung von Automobilteilen stellen Stanzwerkzeuge höhere Anforderungen an Präzision, Effizienz und Stabilität.

In den letzten Jahren ist der Trend zum Leichtbau in Automobilen immer deutlicher geworden, da der Einsatz neuer Materialien wie hochfester Stahl und Aluminiumlegierungen in Fahrzeugkarosseriestrukturen zunimmt. Dies stellt größere Herausforderungen für die strukturelle Gestaltung, Materialauswahl und Herstellungsprozesse von Stanzwerkzeugen dar. Matrizen benötigen nicht nur eine höhere Verschleißfestigkeit und Lebensdauer, sondern müssen auch unter komplexen Umformbedingungen eine stabile Umformqualität beibehalten.

Gleichzeitig treiben die steigenden Anforderungen der Automobilindustrie an Produktionseffizienz und -konsistenz die Entwicklung von Stanzformen hin zu höherer Präzision, Standardisierung und Automatisierung voran. Durch die Einführung von Präzisionsbearbeitungsgeräten, digitalem Design und automatisierten Stanzproduktionslinien wandeln sich Matrizenhersteller von der Lieferung einzelner Matrizen hin zur Bereitstellung systematischer Lösungen um.

Im Bereich der Fahrzeuge mit neuer Energie steigt die Nachfrage nach Schlüsselkomponenten wie Batteriegehäusen, Motorgehäusen und Strukturteilen weiter an, was der Stanzformindustrie neue Anwendungsszenarien beschert. Bei verwandten Matrizen wird während der Entwurfsphase zunehmend Wert auf die Herstellbarkeitsanalyse und die Stabilität der Massenproduktion gelegt, um sich an das schnelle Tempo der Produktentwicklung anzupassen.

Brancheninsider sagen, dass die Automobilstanzwerkindustrie in Zukunft größeren Wert auf technologische Akkumulation und umfassende Servicekapazitäten legen wird. Unternehmen mit Fähigkeiten in den Bereichen Matrizenherstellung, Stanzprozesse und Automatisierungsintegration werden eine vorteilhaftere Position im Marktwettbewerb haben und die Branche zu einer qualitativ hochwertigen und nachhaltigen Entwicklung vorantreiben.
