Progressives Stanzen von Aluminium: Verfahren, Legierungen, Designtipps und Kostenleitfaden

Das progressive Stanzen von Aluminium ist die beständigste und kostengünstigste Möglichkeit, große Mengen an leichten Präzisionsteilen herzustellen – vorausgesetzt, Geometrie, Legierung und Jahresmenge passen zum Prozess. Ein einzelnes Folgewerkzeug, das von einer Spule gespeist wird, kann bei jedem Pressenhub ein Aluminiumbauteil stanzen, lochen, formen und abschneiden und dabei Loch-zu-Loch-Toleranzen nahe ±0,05 mm ohne Nachbearbeitung einhalten. Diese Kombination ist der Grund, warum Batterieabdeckungen, Motorgehäuse, elektronische Fahrwerksteile und elektrische Anschlüsse routinemäßig auf diese Weise hergestellt werden.

Was ist progressives Aluminiumstanzen?

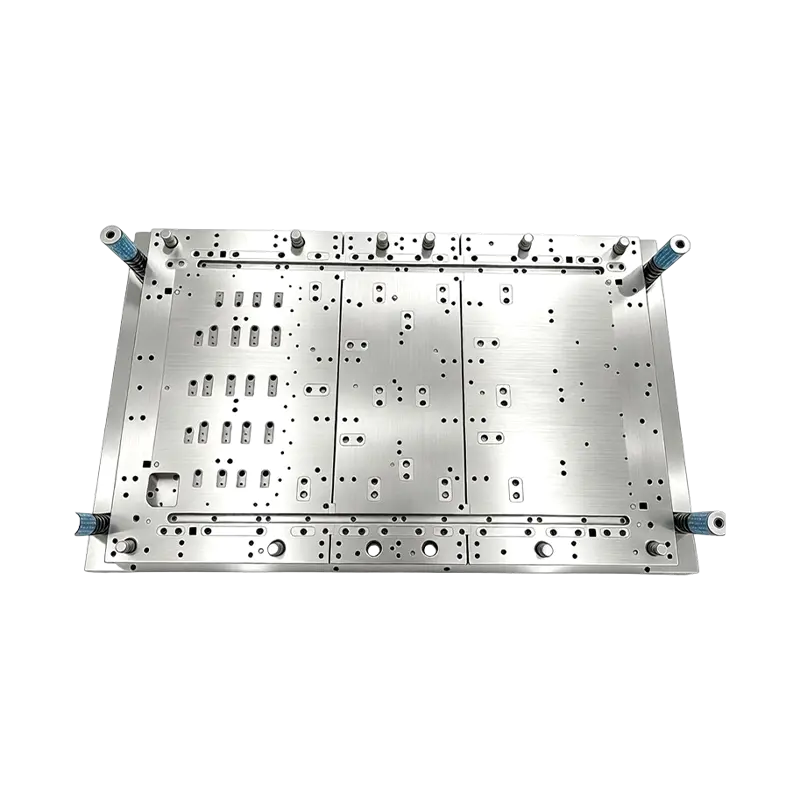

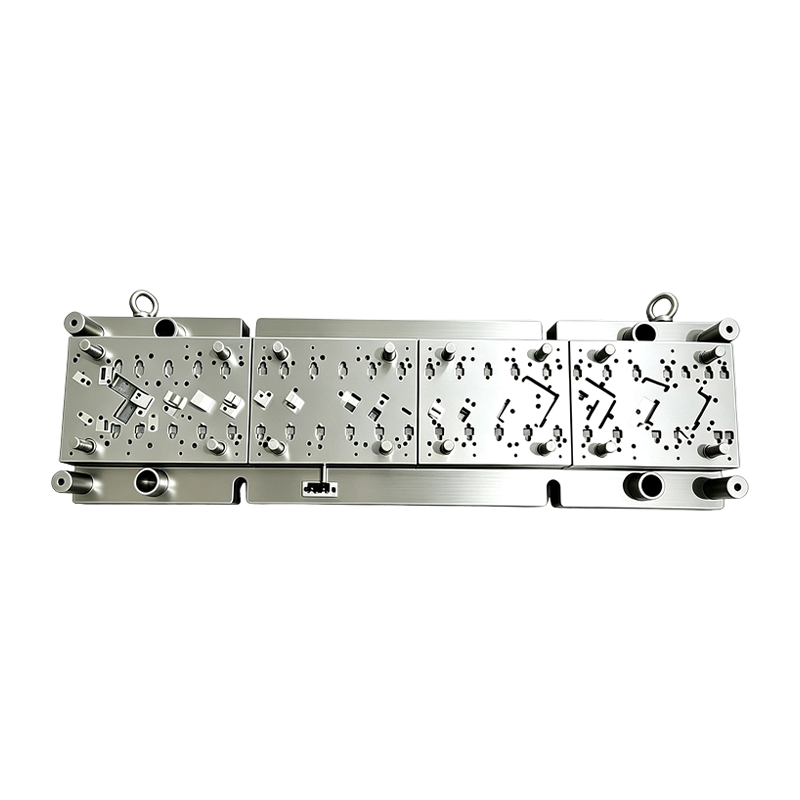

Beim progressiven Stanzen wird ein fortlaufender Metallstreifen durch einen einzigen Matrizensatz mit mehreren Stationen geführt. Jede Station führt einen oder mehrere Vorgänge durch – Vorschneiden, Stanzen, Prägen, Biegen, Ziehen, Prägen oder Stanzen –, sodass aus dem Rohband nach und nach ein fertiges Teil wird, bis es die letzte Station erreicht, wo es vom Trägerband abgeschnitten wird.

Wie der Prozess in der Produktion abläuft

1. Ein Spulenvorschub richtet das Aluminiumband gerade und schiebt es mit einer präzisen Steigung pro Pressenhub in die Matrize.
2. Piloten greifen in vorgebohrte Löcher ein, um die Streifenposition an jeder Station zu fixieren, was die Positionsgenauigkeit von Merkmal zu Merkmal garantiert.
3. Die Stationen arbeiten schrittweise: Die erste Station bohrt Pilotlöcher, die mittlere bildet Biegungen oder Prägungen und die letzte Station trennt das Teil.
4. Das fertige Teil wird über eine Rutsche ausgetragen, während der Gitterschrott zur Wiederverwertung aufgewickelt oder geschreddert wird.

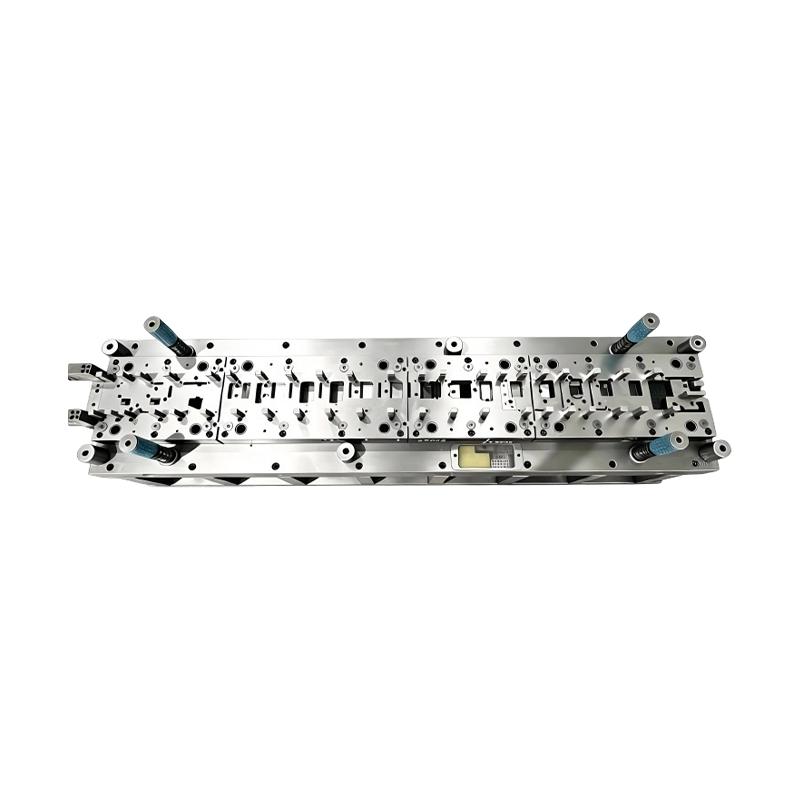

Da alle Stationen gleichzeitig auf verschiedene Teile desselben Bandes einwirken, entsteht mit einem Pressenhub ein komplettes Aluminiumteil. Dieser kontinuierliche Betrieb unterscheidet das progressive Stanzen von Transferprägung , bei dem einzelne Rohlinge zwischen separaten Matrizenstationen hin- und herbewegt werden.

Aluminiumlegierungen, die sich gut in einem Folgeverbundwerkzeug verarbeiten lassen

Nicht jede Aluminiumsorte lässt sich sauber durch ein Folgegesenk führen. Erfolgreiche Kandidaten kombinieren Formbarkeit, vorhersehbare Rückfederung und akzeptables Oberflächenverhalten beim Hochgeschwindigkeitsstanzen. In der Praxis decken die Legierungen der Serien 3xxx, 5xxx und 6xxx die meisten Projekte ab.

Warum progressives Stanzen für Aluminiumteile bevorzugt wird

Der Geschäftsfall besteht aus vier messbaren Vorteilen gegenüber manuellen Matrizen, maschineller Bearbeitung oder reinen Tiefziehwerkzeugen.

Batteriegehäuse sind ein typisches Beispiel dafür, wo sich diese Vorteile summieren. Die Abdeckung muss formstabil und korrosionsbeständig sein und in großen Stückzahlen zu gleichbleibenden Kosten hergestellt werden.

Präzise Stanzteile für Batterieabdeckungen für Gehäuse Diese gestanzte Batterieabdeckung eignet sich für Automobil- und Energiespeichergehäuse und bietet Dimensionsstabilität und Korrosionsbeständigkeit bei der Massenproduktion, was mit der Diskussion des Artikels über Gewichts- und Dichtungsvorteile übereinstimmt. Produkt anzeigen →

In der Praxis reduzieren Hersteller, die von geschweißten Stahlbaugruppen auf gestanzte Aluminiumabdeckungen umsteigen, das Teilegewicht um mehr als die Hälfte und verbessern gleichzeitig die Dichtungskonsistenz.

Designgrenzen: Was den Erfolg bestimmt, bevor Sie Stahl schneiden

Aluminium verhält sich in einem Folgeverbundwerkzeug anders als Stahl. Sein höheres Verhältnis von Streckgrenze zu Modul führt zu einer stärkeren Rückfederung, und seine Neigung zum Abrieb an Werkzeugstahl macht Schmierung und Werkzeugbeschichtungen obligatorisch. Das Verständnis dieser Grenzen im Vorfeld macht den Unterschied zwischen einer reibungslosen Einführung und einer kostspieligen Neugestaltung aus.

Praktische Konstruktionsregeln, die von Werkzeugingenieuren verwendet werden

• Mindestbiegeradius von 1,0 bis 1,5-facher Materialstärke für 3xxx- und 5xxx-Legierungen; Anstieg in Richtung des 2,0-fachen für 6xxx-T-Vergütungen.
• Geben Sie eine konsistente Gratrichtung auf jeder Oberfläche an, die zu einer Dichtungs- oder Gleitschnittstelle wird.
• Halten Sie die gezeichneten Tiefen moderat; Aluminium reißt an scharfen Eckenradien, also fügen Sie bei tiefen Formen einen Eckenradius von mindestens 0,5 mm hinzu.
• Rückfederungsausgleich bei der Matrizenkonstruktion berücksichtigen; Zuverlässige Lieferanten fügen Korrekturfunktionen während der Testphase hinzu und nicht erst, nachdem Teile ausgefallen sind.

Erreichbare Toleranzen in der Produktion

Wo progressive Aluminiumstanzteile verwendet werden

Das progressive Stanzen von Aluminium kommt überall dort zum Einsatz, wo leichte, elektrisch leitfähige oder korrosionsbeständige Metallteile in großen Stückzahlen benötigt werden. Die folgende Verteilung spiegelt die typische Nachfrage in den von uns belieferten Branchen wider.

Automobile und neue Energiefahrzeuge

Die Umstellung auf Elektroantriebe hat das progressive Stanzen von Aluminium zum Standardverfahren für Batteriesystem- und Motorkomponenten gemacht. Eine gestanzte Sammelschiene aus Kupfer oder Aluminium ersetzt beispielsweise gebogene und bearbeitete Schienen durch ein Teil, das die Ebenheit und Lochposition in einem Schritt beibehält.

Kupfer-Sammelschienen-Stanzteile für die Stromverteilung von Elektrofahrzeugen Diese Sammelschiene aus hochreinem Kupfer unterstützt einen effizienten Stromfluss zwischen Batterie, Motor und Wandler, mit plattierten Oberflächen und engen Toleranzen für anspruchsvolle EV-Anwendungen, was der Betonung des Absatzes auf progressive Stanzvorteile entspricht. Produkt anzeigen →

Ebenso nutzen Stanzteile für Motorgehäuse die thermischen Eigenschaften und das geringe Gewicht von Aluminium, während Folgeverbundgesenke die für Rotor- und Statorbaugruppen erforderliche enge Konzentrizität gewährleisten.

Elektronik und Geräte

Unterhaltungselektronik bevorzugt Aluminium aufgrund seiner Oberflächenbeschaffenheit und seines EMI-Abschirmverhaltens. Durch progressives Stanzen werden dünnwandige, hochpräzise Teile hergestellt, die in Laptop- und Telefonbaugruppen verwendet werden.

Stanzteile für Laptop-Chassis aus Aluminium Diese gestanzten Komponenten für Laptop-Gehäuse und -Halterungen kombinieren geringes Gewicht mit Steifigkeit und verfügen über präzise Lochpositionen und Schnappstrukturen, die eine effiziente Montage unterstützen, was für den Punkt des Artikels über dünnwandige Elektronikteile relevant ist. Produkt anzeigen →

Auf der Geräteseite profitieren große Ofengehäuse und Bedienfeldstanzteile von der gleichen Prozessökonomie, wenn die Produktionsmengen spezielle Werkzeuge rechtfertigen.

Werkzeugkosten und Lieferantenauswahl: Vier Schritte, die Reue verhindern

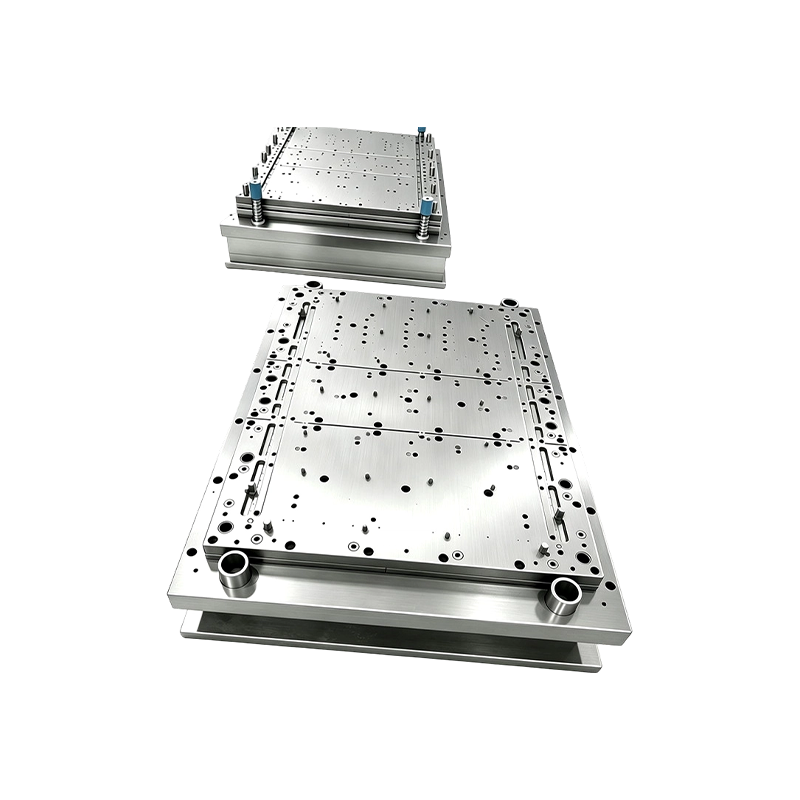

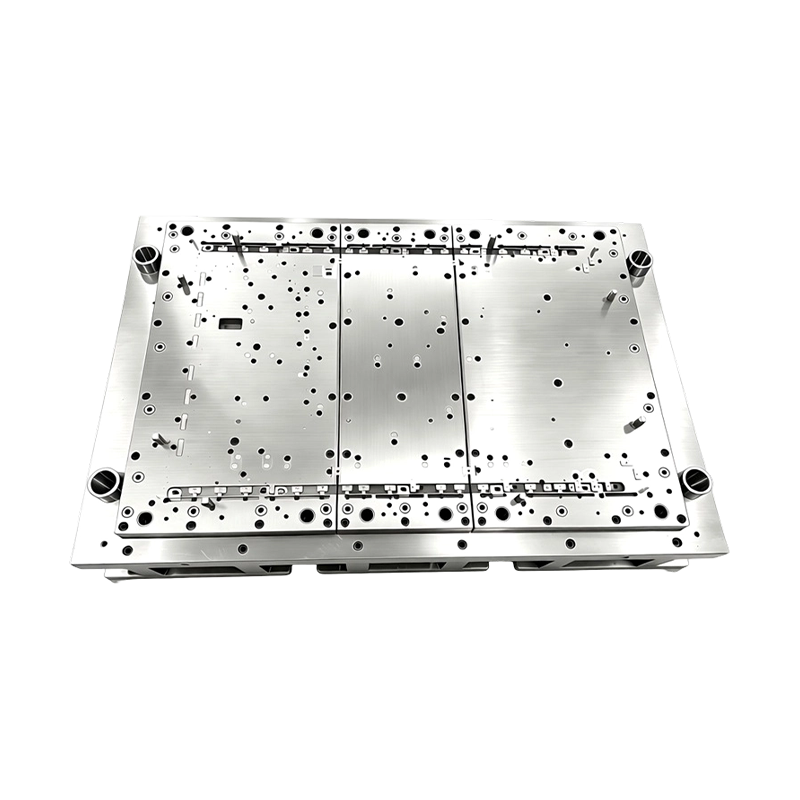

Folgeverbundwerkzeuge sind die größten Vorlaufkosten in einem Aluminium-Stanzprogramm und übersteigen häufig die Kosten für Presse und Materialhandhabungsausrüstung. Das Ziel besteht nicht darin, den geringsten Preis für Werkzeuge zu zahlen, sondern für das richtige Werkzeugdesign, denn die Qualität der Matrizen bestimmt die Qualität der Teile während der gesamten Lebensdauer des Programms.

Lieferanten, die Folgeverbundwerkzeuge, Stanzpressen und Automatisierung kombinieren – wie unser Team bei Shuangqisi mit 80- bis 400-Tonnen-Pressen und einer hauseigenen Tochtergesellschaft für Stanzautomatisierung – können die Anlaufzeit verkürzen und die Toleranzen über Schichten hinweg stabil halten.

Überlegungen zu Wartung, Qualität und Compliance

Die besten Folgeverbundwerkzeuge aus Aluminium verlieren immer noch an Leistung, wenn die Wartung vernachlässigt wird. Aufgrund der Neigung von Aluminium zum Abrieb sind Schmierungsmanagement und Oberflächenbeschichtungen die beiden Kontrollen, die zuverlässige Programme von wiederkehrenden Ausfallzeiten trennen.

• Oberflächenschutz der Matrize: DLC- oder TiCN-Beschichtungen auf Formstempeln reduzieren die Aluminiumaufnahme und verlängern die Nachschleifintervalle.
• Schmierstoffauswahl: Verwenden Sie verdunstende oder rückstandsarme Schmierstoffe, die mit der nachfolgenden Reinigung kompatibel sind, insbesondere für Batterie- und Elektronikteile.
• Vorbeugende Wartung: Piloten, Federn und Verschleißplatten in definierten Hubintervallen prüfen; Folgeverbundwerkzeuge fallen vorhersehbar aus, wenn der Verschleiß einen Schwellenwert erreicht.
• Compliance-Dokumentation: Halten Sie für Export- oder regulierte Branchen Materialzertifikate und PPAP oder gleichwertige Dokumentation für Audits bereit.

Die Qualitätskontrolle von Aluminiumstanzteilen sollte eine CMM-Überprüfung kritischer Lochpositionen, Oberflächenprüfungen auf Fresskratzer und eine regelmäßige Härteüberprüfung eingehender Spulen umfassen, da eingehende Materialschwankungen die häufigste versteckte Ursache für Risse und Rückfederungsdrift sind.

Das progressive Stanzen von Aluminium ist nicht das günstigste Verfahren für Prototypen oder Kleinserien, und bei sehr großen Platten ist es einem Transferwerkzeug nicht überlegen. Aber für Teile, die in ein vom Coil zugeführtes Band passen und sich zu Hunderttausenden wiederholen, bietet es die niedrigsten Stückkosten, die höchste Konsistenz und die kürzeste Zykluszeit aller Umformverfahren. Der eigentliche Wettbewerbsvorteil ergibt sich aus der Wahl eines Lieferanten, der die Matrize entwirft, das Stanzen durchführt und die Automatisierung als ein integriertes Projekt baut.

Bevor Sie ein Angebot genehmigen, vergleichen Sie die Erfolgsbilanz des Lieferanten im Stanzformenbau, die Pressenkapazität und die SPC-Disziplin – nicht nur den Preis pro Teil. Entdecken Die Formen- und Stanzmöglichkeiten von Shuangqisi wenn Sie bereit sind, einen potenziellen Partner für Ihr Aluminium-Stanzprogramm zu prüfen.
